    DTU与PLC 实现无线传输配置

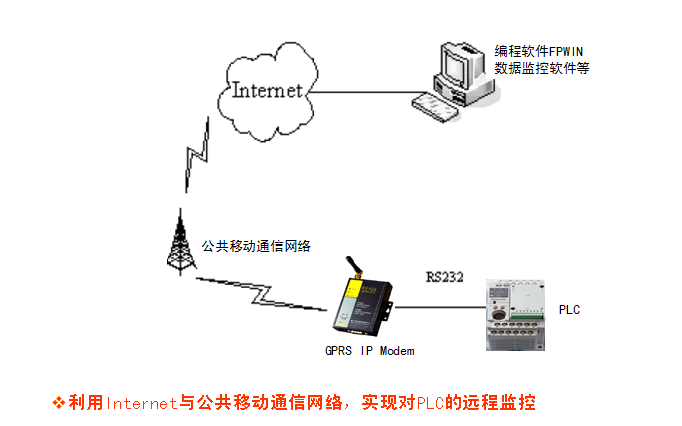

    【系统构成】
    \
    使用DTU与PLC远程通信系统，基本构成如下:
    \

    采用无线路由器(也可使用有线的路由器）
    \
    【硬件】松下电工PLC
    1.AFPX-C30T(PLC CPU单元）
    2.AFPX-COM1(PLC RS232通讯插卡）
    3.F2103(厦门龙8GPRS IP MODEM)
    4.SIM手机卡（GSM网络，需开通GPRS服务)
    5.无线路由器

    【软件】
    \
    1.IP Modem Configue(DTU配置软件）
    2.TCP2COM(虚拟串口软件）
    3.FPWINGR(松下电工PLC编程软件）

    DTU 设置
    \
    首先用标配的RS232电缆将 GPRS IP MODEM与电脑RS232串口
    连接起来，如下图所示：
    DTU组网图

    设置步骤：
    \

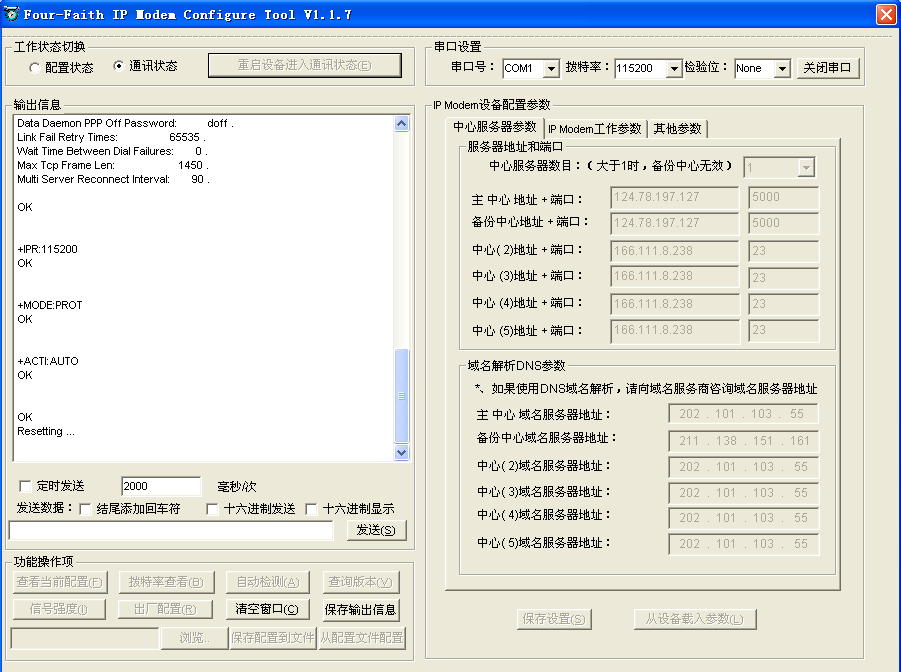

    1.先将IP MODEM 模块断电，再打开“IP Modem Configue” 软件，然后再将IP MODEM上电，进入配置状态，
    进行服务器端IP地址和端口映射。（请确认装好SIM卡，并且该手机卡开通GPRS业务
    \

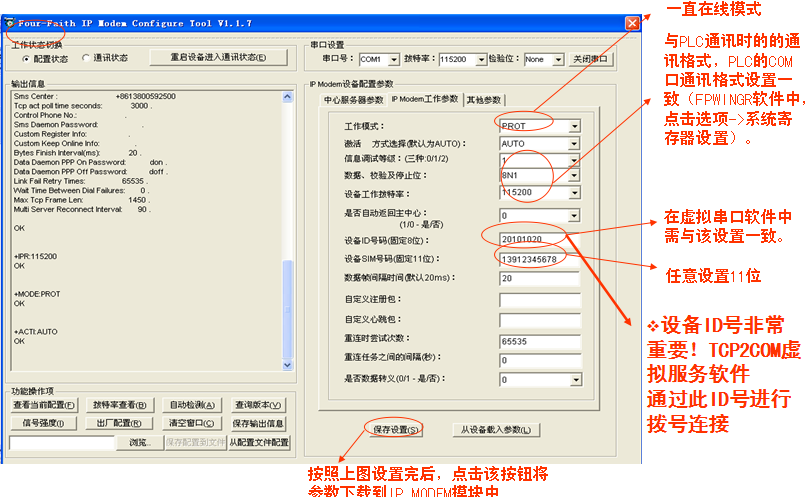

    2.进行IP MODEM 工作参数设置
    \

    3.点击“重启设备进入通讯状态”按钮将模式切换到通讯状态
    （关闭此软件后，GPRS模块重新上电也会自动切换到通讯状态
    \
    至此，IP MODEM设置完成了！！


    \

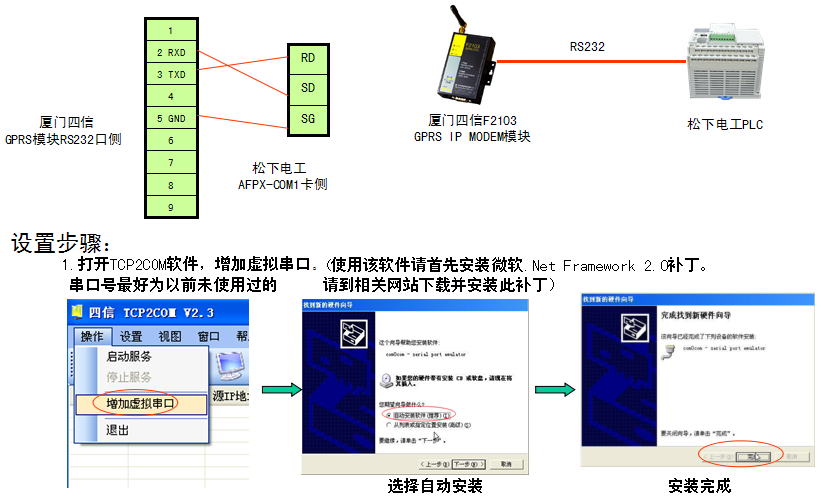

    将电脑与GPRS模块的RS232设置电缆拔掉，将GPRS IP MODEM模块与松下PLC通过RS232相连。
    \




    \

    4.启动握手服务
    \

    \

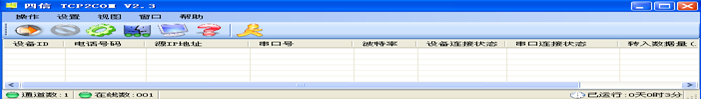

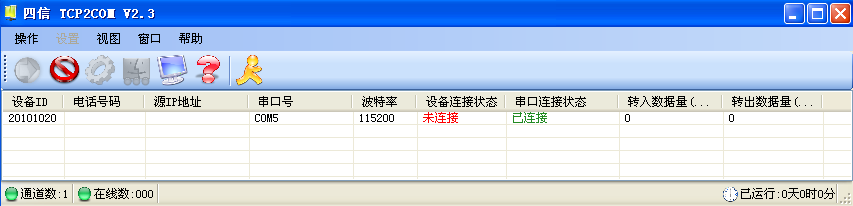

    未握手成功状态如下
    \

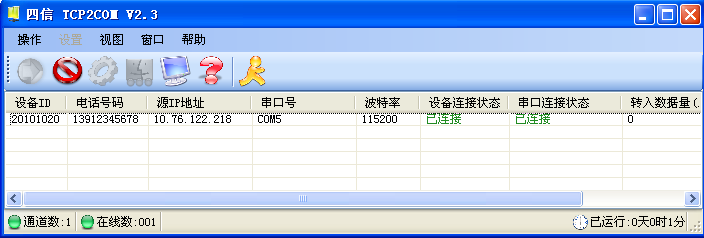

    握手成功后，设备连接状态显示为已连接状态；同时GPRS模块上ONLINE指示灯常亮）
    \

    握手成功后，使用上位机软件，比如FPWINGR 在通讯设置中
    选择COM5，115200，8，N,1即可实现与远程PLC通讯
    虚拟串口和拨号握手设置完成了！！

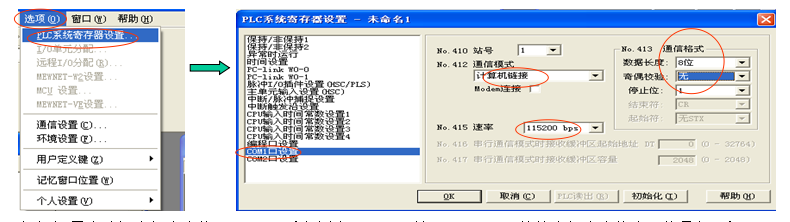

    将PLC COM口通讯格式设置为115200，8，N，1。（使用AFP-COM1卡情况)
    \

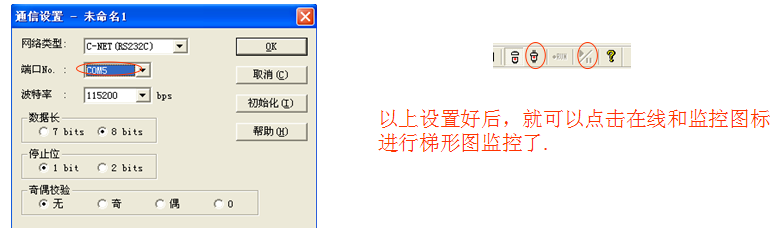

    通讯设置中选择虚拟出来的COM口。（本例为COM5,与前面TCP2COM软件虚拟出来的串口编号相同）
    \

    其它品牌的PLC也是类似设置
    \
    西门子（S7-200）
    台达
    三菱
    松下电工
    科创思
