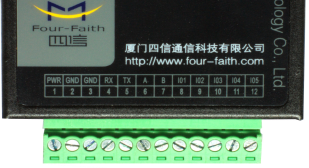

    F2X14低功耗DTU接口信号定义说明
    F2X14低功耗DTU接口信号定义说明
    接口编号 接口名称 默认功能 扩展功能
    1 PWR 电源输入正极 无
    2 GND 系统地 无
    3 GND 系统地 无
    4 RX RS232 数据接收 无
    5 TX RS232 数据发送 无
    6 A RS485 通讯接口正极 预留兼容RS232 DTR
    7 B RS485 通讯接口负极 预留兼容RS232 DSR
    8 IO1 GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 预留兼容RS232 RTS和串口TTL电平RX
    9 IO2 GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 预留兼容RS232 CTS和串口TTL电平TX
    10 IO3 GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 预留兼容RS232 DCD
    11 IO4 GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 可定制脉冲输出、脉冲计数和模拟量输入功能。预留兼容RS232 RI
    12 IO5 GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 可定制脉冲输出、脉冲计数和模拟量输入功能
    低功耗DTU接口
