遵循标准 | 符合规约 |
| SLT 180-1996 水文自动测报系统设备遥测终端机 | 《水文监测数据通信规约 》 | |
| SLT 102-1995 水文自动测报系统设备基本技术条件 | 《水资源监测数据传输规约》 | |
| SL61-2003 水文自动测报系统技术规范 | ||
| SZY203-2012 水资源监测设备技术要求 | ||
| SZY205-2012 水资源监测设备质量检验 |
 |
一体化设计集传统水文遥测终端机功能与2.5G/3G/4G传输功能于一体，实现水文/水资源数据的采集、存储、 、控制、报警及传输等综合功能。 |
|
RTU远程管理功能支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。提供功能强大的中心管理软件，方便设备管理（可选）。 |
|---|---|---|---|
|
|
本地配置方式支持键盘配置方式和串口配置方式。 |
|
RTU大容量数据存储空间提供16MB的数据存储空间，可存储10年以上的采集数据。 |
 |
RTU多种通信方式GPRS/CDMA/3G/4G为主传输通道、短信为备份传输通道； 可选北斗、卫星、PSTN、超短波、微波、ZigBee等通信方式。 |
|
低功耗设计支持多种工作模式（包括自报式、查询/应答式、兼容式等），最大限度降低功耗。 |
 |
工业级设计采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。 |
|
RTU接口丰富，标准易用提供1个翻斗式雨量计接口、2个RS232接口、2个RS485接口、、4路模拟量输入接口（16位AD、支 持4-20mA电流或0-5V电压信号）、2路开关量输入接口、2路继电器输出接口，可满足不同水文/水资源及它应用需求。 |

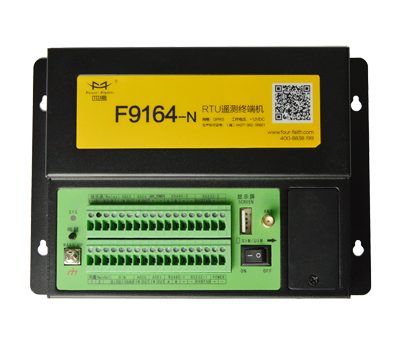

| RTU特性产品系列 | F9164－N遥测终端机 | ||
| 遵循标准 | |||
| SLT 180-1996 水文自动测报系统设备遥测终端机 | ● | ||
| SLT 102-1995 水文自动测报系统设备基本技术条件 | ● | ||
| SL61-2003 水文自动测报系统技术规范 | ● | ||
| SZY203-2012 水资源监测设备技术要求 | ● | ||
| SZY205-2012 水资源监测设备质量检验 | ● | ||
| 符合规约 | |||
| 《水文监测数据通信规约》 | ● | ||
| 《水资源监测数据传输规约》 | ● | ||
| 功能强大 | |||
| 触发雨量采集 | ● | ||
| 定时采集水位、水量、水质和其它数据 | ● | ||
| 定时上报雨量、水位、水量、水质和其它数据 | ● | ||
| 预警触发加报雨量、水位、水量、水质和其它数据 | ● | ||
| 本地存储雨量、水位、水量、水质和其它数据 | ● | ||
| 远程查询当前雨量、水位、水量、水质和其它数据 | ● | ||
| 远程查询本地历史数据 | ● | ||
| 本地导出历史数据 | ● | ||
| 支持电池电压上报、图片抓拍、本地人工置数功能 | ● | ||
| 工业级应用设计 | |||
| 集传统水文遥测终端机功能与2.5G/3G/4G传输功能于一体，实现水文/水资源数据的采集、存储、显示、控制、报警及传输等综合功能 | ● | ||
| 采用高性能工业级无线模块 | ● | ||
| 采用高性能工业级32位通信处理器 | ● | ||
| 低功耗设计，支持多种工作模式（包括自报式、查询式、兼容式等），最大限度降低功耗 | ● | ||
| 宽温设计，耐高低温，耐强电磁干扰，适用于各种恶劣的现场 | ● | ||
| 采用金属外壳，保护等级IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用 | ● | ||
| 宽电源输入（DC 5~36V） | ● | ||
| 稳定可靠 | |||
| WDT看门狗设计，保证系统稳定 | ● | ||
| 采用完备的系统保护机制和防掉线机制，保证终端永远在线 | ● | ||
| RS232/RS485接口，可灵活扩展外接设备，内置15KV ESD保护 | ● | ||
| SIM/UIM卡接口内置15KV ESD保护 | ● | ||
| 电源接口内置反相保护和过压保护 | ● | ||
| 天线接口防雷保护（可选） | ● | ||
| 标准易用 | |||
| 提供1个翻斗式雨量计接口、2个RS232接口、2个RS485接口、2路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、2路继电器输出接口 、 |
● | ||
| 提供16MB的数据存储空间，可存储10年以上的采集数据 | ● | ||
| GPRS/CDMA/3G/4G为主传输通道、短信为备份传输通道；可选北斗、卫星、PSTN、超短波、微波、ZigBee等通信方式 | ● | ||
| 支持液晶/键盘配置方式和串口配置方式 | ● | ||
| 支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级 | ● | ||
| 技术参数 | |||
| 无线参数 | 无线模块 | 工业级无线模块 | ● |
| 标准及频段 | 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12 |
● | |
| 理论带宽 | 85.6Kbps | ● | |
| 发射功率 | GSM850/900：<33dBm GSM1800/1900：<30dBm |
● | |
| 接收灵敏度 | <-107dBm | ● | |
| 硬件系统 | CPU | 工业级32位通信处理器 | ● |
| FLASH | 2MB（可扩展至8MB） | ● | |
| SRAM | 512KB（可扩展至1MB） | ● | |
| 数据存储Flash | 16MB | ● | |
| 接口类型 | 串口 | 2个RS232和2个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bps |
● |
| 指示灯 | 具有系统“SYS”指示灯 | ● | |
| 天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | ● | |
| SIM/UIM卡接口 | 标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | ● | |
| 电源接口 | 工业级端子接口，内置电源反相保护和过流/过压保护 | ● | |
| 电源开关 | 标准船形开关 | ● | |
| 唤醒按钮 | 通用轻触式开关 | ● | |
| 接地端子 | M4螺丝接地保护端子 | ● | |
| LCD屏 | 192*64点阵液晶显示屏 | ● | |
| 键盘 | 标准4*4键盘 | ● | |
| 应用接口 | 1个翻斗式雨量计接口 | ● | |
| ● | |||
起始位：1位 数据位：7位 校验位：1位 停止位：1位 波特率：1200bps |
● | ||
| 2路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入） | ● | ||
| 2路开关量输入接口（光隔离） 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开 |
● | ||
| ● | |||
| 2路继电器输出接口 最大切换电压：30VDC 最大切换电流：1A 最大切换功率：30W |
● | ||
| 5路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，5路额定输出电流总和2A，内置过流保护） | ● | ||
| 供电 | 标准电源 | DC 12V/1.5A | ● |
| 供电范围 | DC 5~36V | ● | |
| 静态值守电流 | <2mA (12V) | ● | |
| 工作电流 | <100mA (12V) | ● | |
| 物理特性 | 外壳 | 金属外壳，保护等级IP30 | ● |
| 外形尺寸（长*宽*高） (不包括天线和安装件) | 245*145*40 mm | ||
| 重量 | 1160g（主机） | ||
| 其它参数 | 工作温度 | -35~+75ºC（-31~+167℉） | ● |
| 储存温度 | -40~+85ºC（-40~+185℉） | ● | |
| 相对湿度 | 95%(无凝结) | ● | |
