| 标准频段 | 理论带宽 | 发射功率 | 接收灵敏度 |

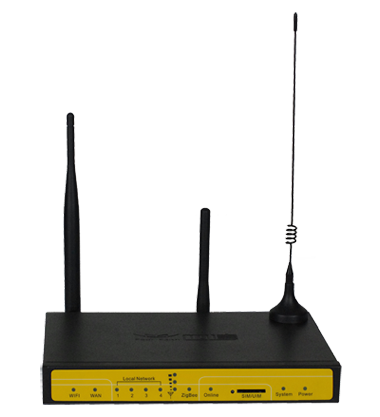

| F8134 ZigBee+WIFI+GPRS ROUTER | |||
| 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12 |
85.6Kbps | GSM850/900：<33dBm GSM1800/1900：<30dBm |
<-107dBm |
| ZigBee 设置 | |
| 项 目 | 内 容 |
| ZigBee芯片 | 工业级ZigBee芯片 |
| 标准及频段 | IEEE 802.15.4 ISM2.4～2.5GHz |
| 室内/市区 通信距离 |
30m 90m（带PA） |
| 户外/视距 通信距离 |
500m 2000m（带PA） |
| 发射功率 | 2.82 mw (+4.5dBm) 100 mw (+20dBm) （带PA） |
| 理论带宽 | 250Kbps |
| 灵敏度 | -97dBm -103dBm（带PA） |
| 网络拓扑 | 点对点、点对多点、对等和Mesh网络 |
| 信道数 | 16 个信道 |
| 信道 | 11 to 26 |
| 最大包字节数 | 300 Bytes (最大字节采用应用层拼包机制，不能高频率发送) |
| WIFI无线参数 | |
| 项 目 | 内 容 |
| 标准及频段 | 支持IEEE802.11b/g/n标准 |
| 理论带宽 | IEEE802.11b/g：最高速率达54Mbps EEE802.11n：最高速率达150Mbps |
| 安全加密 | 支持WEP、WPA、WPA2等多种加密方式，可选WPS功能 |
| 发射功率 | 21.5dBm（11g），26dBm（11b） |
| 接收灵敏度 | <-72dBm@54Mpbs |
| 硬件系统 | |
| 项 目 | 内 容 |
| CPU | 工业级32位通信处理器 |
| FLASH | 8MB（可扩展至64MB） |
| SDRAM | 64MB |
| 接口类型 | |
| 项 目 | 内 容 |
| WAN接口 | 1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
| LAN接口 | 4个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护 |
| 串口 | 1个RS232串口（或RS422/RS485），内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5（可选）、2位 校验：无校验、偶校验、奇校验、（SPACE及MARK校验，可选） 串口速率：2400~115200bits/s |
| 指示灯 | 具有“Power”、“System”、“Online”、“Local Network”、“WAN”、“WIFI”、“ZigBee”、“信号强度指示灯”等指示灯 |
| 天线接口 | 蜂窝：标准SMA阴头天线接口，特性阻抗50欧 WIFI：标准SMA阳头天线接口，特性阻抗50欧 ZigBee：标准SMA阴头天线接口，特性阻抗50欧 |
| SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
| 电源接口 | 标准的3芯火车头电源插座，内置电源反相保护和过压保护 |
| Reset复位按钮 | 通过此按钮，可将ROUTER的参数配置恢复为出厂值 |
| 供电 | |
| 项 目 | 内 容 |
| 标准电源 | DC 12V/1.5A |
| 供电范围 | DC 5~35V |
| 通信电流 | <500mA (12V) |
| 物理特性 | |
| 项 目 | 内 容 |
| 外壳 | 金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用 |
| 外形尺寸 | 206x135x28 mm (不包括天线和安装件) |
| 重量 | 790g |
| 其它参数 | |
| 项 目 | 内 容 |
| 工作温度 | -35~+75ºC（-31~+167℉） |
| 储存温度 | -40~+85ºC（-40~+185℉） |
| 相对湿度 | 95%(无凝结) |
