    ZigBee数传终端 F8914

    标签： Zigbee终端 zigbee设备 zigbee

      ●  环境适应性强
      ●  配置简易，系统集成高效
      ●  接口丰富，方便使用
      ●  通信距离达2Km
      ●  兼容数字油田、智能家居等多种应用协议
      ●  可远程配置管理

    功能特性 参数 相关下载
    zigbee终端

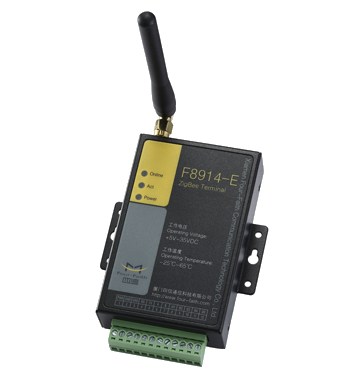

    ZigBee数传终端
    F8914
    是一种物联网无线传输终端，利用ZigBee网络为用户提供无线数据传输功能。提供RS232/RS485/RS422通信接口及多路I/O口，广泛的运用于数字油田、智能家居、智能电网、车联网、智慧农业、化工检测等领域


    认证

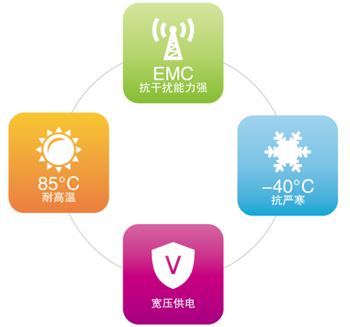

                          环境适应性强
    专为苛刻的无人值守环境设计。



    		 zigbee终端环境

    zigbee终端配置
    配置简易，方便系统集成
    F8914zigbee终端，简易配置即可上电组网，工程施工简便，易于与各种系统集成项目配套

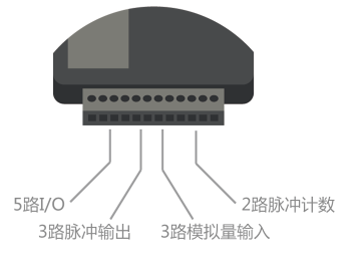

    接口丰富，方便客户运用

    提供5路I/O，可实现5路数字量输入输出； 兼容3路脉冲输出、3路模拟量输入、2路脉冲计数功能。 提供标准RS232、RS485接口，可直接连接串口设备。



    		 zigbee终端接口

    zigbee终端大小
    体积小，易安装
    烟盒大小体积，重量轻，方便与客户的控制设备配套使用。





    低功耗，持续工作时间长
    支持多级休眠及唤醒模式，最大限度降低功耗，节能环保，适应不同环境的供电方式，降低客户因供电带来的额外成本。



    		 zigbee终端功耗

    zigbee终端通信距离

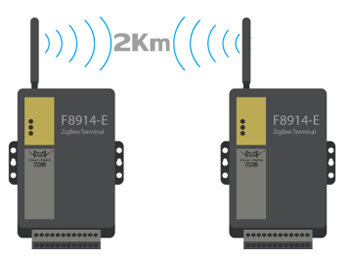

    通信距离达2KM
    龙8Zigbee终端点与点之间通信最远达2KM，支持多级中继路由，非常有利于远距离的超大网络组建。





    模块可远程配置、批量管理，极大降低工作强度
    可远程、批量配置通信模块工作参数，程序升级等，大项目管理更高效。





    		 zigbee终端远程配置

    zigbee终端组网
    组网容量大
    网络容量达65000个节点，久经重工能耗监测、数字油田、农业节水灌溉等大型项目应用考验。



                 兼容多种行业应用协议
      支持智能家居、数字油田等丰富的行业应用协议。





    		 zigbee终端兼容协议

    zigbee终端传输模式
    项目适应性强，使用灵活

    集成了透传、API、AT模式，ZigBee模块的使用模式可按项目需要任意配置。

    支持模拟量、数字量自动采集上报，无需二次开发，有效缩短项目开发周期



    。



    ZigBee参数
    项  目 内   容
    ZigBee芯片 工业级ZigBee芯片
    标准及频段 IEEE 802.15.4
    ISM2.4～2.5GHz
    室内/市区
    通信距离    		 30m
    90m（带PA）
    户外/视距
    通信距离    		 500m
    2000m（带PA）
    发射功率 2.82 mw (+4.5dBm)
    100 mw (+20dBm) （带PA）
    理论带宽 250Kbps
    灵敏度 -97dBm
    -103dBm（带PA）
    网络拓扑 点对点、点对多点、对等和Mesh网络
    信道数 16个信道
    信道 11 to 26
    最大包字节数 300Bytes


    硬件系统
    项  目 内   容
    CPU 工业级ZigBee处理器


    接口类型
    项  目 内   容
    串口 1个RS232和1个RS485（或RS422）接口，内置15KV ESD保护，串口参数如下：
    数据位： 8位
    停止位：1位、2位
    校验：无校验、奇校验、偶校验
    串口速率：300、600、1200、2400、4800、9600、19200、38400、57600、115200  bps
    指示灯 具有电源、通信及ZigBee指示灯
    天线接口 标准SMA阴头天线接口，特性阻抗50欧，防雷保护（可选）
    电源接口 端子接口，内置电源反相保护和过压保护
    Zigbee接口图
    图1  F8914接口图


    供电
    项  目 内   容
    标准电源 DC 12V/0.5A
    供电范围 DC 5~35V


    功耗
    工作状态 功 耗
    F8914-N 协调器 空闲 13.5～13.8mA@12 VDC
    接收数据 13.6～13.7mA@12 VDC
    发送数据 14.0～14.4mA@12 VDC
    路由器 空闲 13.2～13.4mA@12 VDC
    接收数据 13.2～13.7mA@12 VDC
    发送数据 13.9～14.1mA@12 VDC
    终端设备 空闲 6.2～6.4mA@12 VDC
    接收数据 7.1～7.4mA@12 VDC
    发送数据 8.9～9.4mA@12 VDC
    定时换醒 3.2～3.3mA@12 VDC
    深度休眠 2.2～2.3mA@12 VDC

    F8914-E  (带PA) 协调器 空闲 15.9～16.1mA@12 VDC
    接收数据 16.3～16.6mA@12 VDC
    发送数据 21.3～22.2mA@12 VDC
    路由器 空闲 15.9～16.3mA@12 VDC
    接收数据 16.2～16.6mA@12 VDC
    发送数据 21.5～22.4mA@12 VDC
    终端设备 空闲 6.6～6.9mA@12 VDC
    接收数据 8.0～9.2mA@12 VDC
    发送数据 13.3～14.2mA@12 VDC
    定时换醒 4.1～4.5mA@12 VDC
    深度休眠 3.2～3.5 mA@12 VDC


    物理特性
    项  目 内   容
    外壳 金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
    外形尺寸 91x58.5x22 mm (不包括天线和安装件)
    重量 205g


    其它参数
    项  目 内   容
    工作温度 -40~+85ºC（-104~+185℉）
    储存温度 -40~+125ºC（-104~+257℉）
    相对湿度 95%(无凝结)
