项  目

内   容

无线模块

工业级无线模块

标准及频段

支持FDD LTE：Band 1/3 ，Band 2/4/5/13/17/25（可选）

支持CDMA 1XRTT/EVDO 800/1900MHz

支持全网(可选)：TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE

理论带宽

FDD LTE： Cat-12(下行速率600Mbps，上行速率150Mbps)

          Cat-6(下行速率300Mbps，上行速率50Mbps)

          Cat-4(下行速率150Mbps，上行速率50Mbps)

TDD LTE(下行速率61Mbps，上行速率18Mbps)

CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps)

WCDMA(下行速率42Mbps，上行速率5.76Mbps)

TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)

发射功率

<23dBm

接收灵敏度

<-97dBm

项  目

内   容

标准及频段

支持IEEE802.11b/g/n

理论带宽

IEEE802.11b/g：最高速率达54Mbps

IEEE802.11n：最高速率达144Mbps

可选20MHz/40Mhz带宽

安全加密

支持WEP、WPA、WPA2等多种加密方式，可选WPS功能

发射功率

15±2dBm

接收灵敏度

<-72dBm@54Mpbs

项  目

内   容

CPU

工业级32位通信处理器

FLASH

16MB

DDR2

128MB

项  目

内   容

WAN接口

1个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护

LAN接口

1个10/1000M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护

串口

1个RS232串口（或RS485），内置15KV ESD保护，串口参数如下：

数据位：5、6、7、8位

停止位：1、1.5(可选)、2位

校验：无校验、偶校验、奇校验、SPACE(可选)及MARK校验(可选)

串口速率：2400~115200bits/s

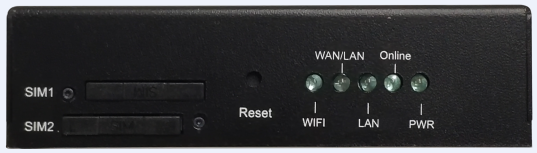

指示灯

具有“PWR”、“Online”、“LAN”、“WAN/LAN”、“WIFI”等指示灯

天线接口

蜂窝：1个标准SMA阴头天线接口，特性阻抗50欧

WIFI：1个标准SMA阳头天线接口，特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护，双卡（可选）

电源接口

标准3.5mm端子接口，内置电源反相保护和过压保护

Reset复位按钮

通过此按钮，可将智能网关的参数配置恢复为出厂值

注：不同型号配件和接口可能存在差异，具体以实物为准。

项  目

内   容

标准电源

DC 12V/1.5A

供电范围

DC 5~36V

工作电流

165～220mA@12VDC

待机电流

95～135mA@12VDC

项  目

内   容

外壳

金属外壳，保护等级IP30

外形尺寸

93x89x24mm (不包括天线和安装件)

重量

250g

项  目

内   容

工作温度

-35~+75ºC（-31~+167℉）

储存温度

-40~+85ºC（-40~+185℉）

相对湿度

95%(无凝结)

产品型号

描述

F3X26Q-FL

Cellular (LTE/WCDMA), WIFI, SIM*1

F3X26Q-L

Cellular (LTE), WIFI, SIM*1

F3X26Q-FL-SIM2

Cellular (LTE/WCDMA), WIFI, SIM*2

F3X26Q-L-SIM2

Cellular (LTE), WIFI, SIM*2
