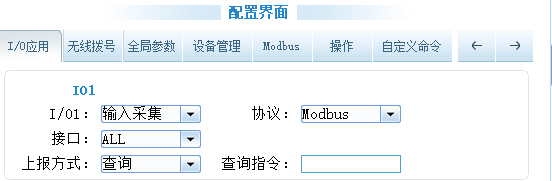

协议

Modbus

接口

串口1：使用串口1进行输入采集

串口2：使用串口2进行输入采集

网络：使用中心进行输入采集

短信：使用短信进行输入采集

所有：使用上述的所有接口进行输入采集

上报方式

查询：可使用默认指令或者自定义的查询指令进行查询

定时：按照设置的上报间隔自动上报

电平变化：电平产生变化时上报

查询指令

上报方式为查询时，可设置此参数

不设置：使用默认指令查询

设置：使用设置指令查询

Modbus通信指令

IO1:

发：01 02 00 00 00 01 B9 CA

回：01 02 01 01 60 48（01表示高电平）

回：01 02 01 00 A1 88（00表示低电平）

IO2：

发：01 02 00 01 00 01 E8 0A

回：01 02 01 01 60 48（01表示高电平）

回：01 02 01 00 A1 88（00表示低电平）

IO3：

发：01 02 00 02 00 01 18 0A

回：01 02 01 01 60 48（01表示高电平）

回：01 02 01 00 A1 88（00表示低电平）

注：modbus通信中的设备id 01可在工具中自定义配置。

IO1-3的寄存器地址0x0000-0x0002,对应组态寄存器地址：0x10001-0x10003。

接收号码

接口为短信时，可设置此参数

注意：

1、接口为所有时，定时和电平变化不会以短信方式上报结果

2、接口为短信时，定时和电平变化会将结果上报到设置的接收号码，查询则上报到发送查询指令的号码

上报间隔

上报方式为定时时，可设置此参数

IO2

同上

IO3

同上

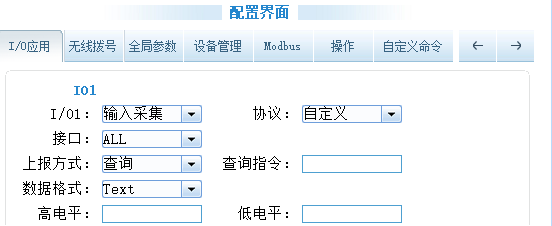

协议

自定义

接口

串口1：使用串口1进行输入采集

串口2：使用串口2进行输入采集

网络：使用中心进行输入采集

短信：使用短信进行输入采集

所有：使用上述的所有接口进行输入采集

上报方式

查询：可使用默认指令或者自定义的查询指令进行查询

定时：按照设置的上报间隔自动上报

电平变化：电平产生变化时上报

注意：

1、接口为所有时，定时和电平变化不会以短信方式上报结果

2、接口为短信时，定时和电平变化会将结果上报到设置的接收号码，查询则上报到发送查询指令的号码

数据格式

Text：查询指令和结果为文本格式

Hex：查询指令和结果为十六进制格式

高电平

输入为高电平时，查询的显示结果

低电平

输入为低电平时，查询的显示结果

查询指令

上报方式为查询时，可设置此参数

不设置：使用默认指令查询

设置：使用设置指令查询

接收号码

接口为短信时，可设置此参数

注意：

1、接口为所有时，定时和电平变化不会以短信方式上报结果

2、接口为短信时，定时和电平变化会将结果上报到设置的接收号码，查询则上报到发送查询指令的号码

上报间隔

上报方式为定时时，可设置此参数

IO2

同上

IO3

同上

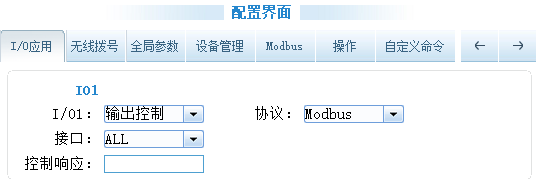

协议

Modbus

接口

串口1：使用串口1进行输入采集

串口2：使用串口2进行输入采集

网络：使用中心进行输入采集

短信：使用短信进行输入采集

所有：使用上述的所有接口进行输入采集

控制响应

空：响应输出默认值

设置后，响应按设置值输出

Modbus通信指令

IO1：

发：01 05 00 00 FF 00 8C 3A（IO1置高）

回：01 05 00 00 FF 00 8C 3A

发：01 05 00 00 00 00 CD CA（IO1置低）

回：01 05 00 00 FF 00 8C 3A

IO2:

发：01 05 00 01 FF 00 9C 0A（IO1置高）

回：01 05 00 01 FF 00 9C 0A

发：01 05 00 01 00 00 AC 0A（IO1置低）

回：01 05 00 01 00 00 AC 0A

IO3:

发：01 05 00 02 FF 00 2D FA（IO1置高）

回：01 05 00 02 FF 00 2D FA

发：01 05 00 02 00 00 6C 0A（IO1置低）

回：01 05 00 02 00 00 6C 0A

IO1-3的寄存器地址0x0000-0x0002。

协议

自定义

接口

串口1：使用串口1进行输入采集

串口2：使用串口2进行输入采集

网络：使用中心进行输入采集

短信：使用短信进行输入采集

所有：使用上述的所有接口进行输入采集

控制响应

响应按设置值输出

数据格式

Text：查询指令和结果为文本格式

Hex：查询指令和结果为十六进制格式

高电平

设置指令控制输出高电平

低电平

设置指令控制输出低电平

IO2

同上

IO3

同上

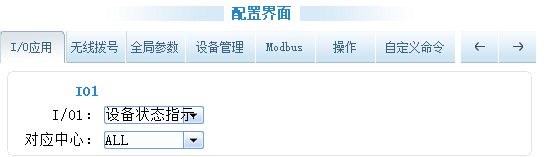

对应中心

所有：连接任意中心输出高电平

第1中心：仅连接中心1输出高电平

第2中心：仅连接中心2输出高电平

第3中心：仅连接中心3输出高电平

第4中心：仅连接中心4输出高电平

第5中心：仅连接中心5输出高电平

无：不连接或连接任意中心输出低电平

接口

串口1：使用串口1进行输入采集

串口2：使用串口2进行输入采集

网络：使用中心进行输入采集

短信：使用短信进行输入采集

所有：使用上述的所有接口进行输入采集

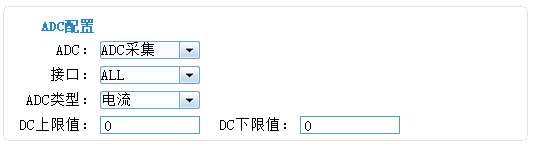

ADC类型

无:采集DTU内部寄存器的原始值，需要使用计算公式，换算出当前采集的电流值。

（电流计算：0~20mA：Ima = AdcVal *33000/4096/15/100, 单位 mA

电压计算：0~5V ：Vv = AdcVal*500 /4096/100, 单位 V

电压计算：0~10V ： Vv = AdcVal*1000/4096/100, 单位 V

电压计算：0~15V ： Vv = AdcVal*1500/4096/100, 单位 V）

电流4-20MA：直接读取换当前的电流值

电压0-5V：直接读取当前的电压值

电压0-10V：直接读取当前的电压值

电压0-15V：直接读取当前的电压值

ADC上限值

根据实际应用场景设置采集上限值

ADC下限值

根据实际应用场景设置采集下限值

ADC2设置

同上

Modbus通信指令

ADC类型为电流/电压时：

ADC1-2数据类型为浮点数型，寄存器地址：0x0016、0x0018

ADC1：

发：01 04 00 16 00 02 90 0F

回：01 04 04 41 9F D7 0A 00 61

（41 9F D7 0A转换为十进制：19.98mA）

ADC2：

发：01 04 00 18 00 02 F1 CC

回：01 04 04 41 44 00 00 AF AD

（41 44 00 00换算为十进制：12.25mA）

ADC类型为无时：

ADC1-2数据类型为整型，寄存器地址：0x00030、x0004

ADC1：

发：01 04 00 03 00 01 C1 CA

回：01 04 02 05 4B FA 57

（054B 转成十进制---->1355 ,1355*33000/4096/15/100=7.27mA）

ADC2：

发：01 04 00 04 00 01 70 0B
