F891x配置软件的简易配置说明
2022-11-08 10:11:30
ZigBeeConfig整体配置步骤：
一．示例：实现点对点透传（默认是透传），即设备A（协调器）和设备B（路由）之间接串口（232或485或ttl）进行ZigBee无线网络互相收发无线数据，按如下红框处配置即可组网成功并建立通信。

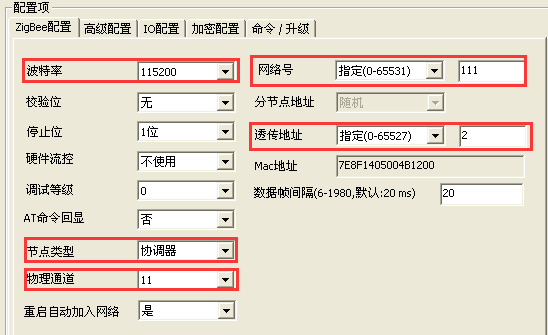

1. 设备A（协调器）的配置如下：

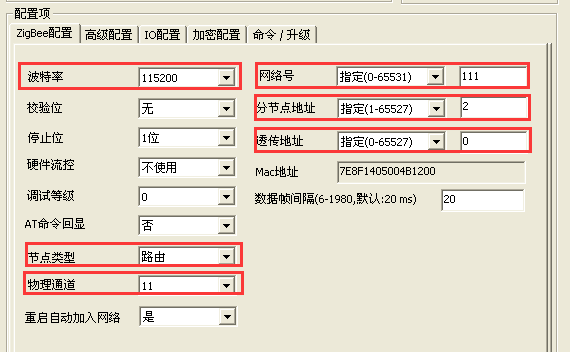

2. 设备B（路由）的配置如下：
简要原理说明：A和B的网络号和物理信道必须一样；波特率与下接串口设备需一致；协调器的分节点地址默认是0；路由的分节点地址若指定为2，那么协调器的透传地址就必须为2，同理，路由的透传地址必须为0。
- 分别打开两个“串口工具”进行两节点间互相收发数据的通讯测试：
二．具体参数说明：
判断ZigBee设备处于同一个网络的标志是：网络号和物理信道一致，相当于处在同一局域网下的设备才能互相通信，如上图网络号都为111，物理信道都为11。这样尽管是不同厂家同种设备，也不会有影响，因为处于同一网络的概率非常之小；同时也可以大大减小同频段wifi、蓝牙的干扰。
一个ZigBee网络有且只能有一个协调器，它起到组网的作用，这样其他的ZigBee设备（路由或终端）才能找到相应的网络并加入。
分节点地址即为设备ID号，好比每个人都对应一个唯一的身份证号，所以一个网络中要是有多台设备，则分节点地址是不可重复的。协调器的分节点地址固定为0，程序上已定死，不可设置！
透传地址即为最终目的地址。如上图的配置中，协调器的透传地址是2，则A的数据就会发给B；路由的透传地址是0，则B出来的数据只会发给A。

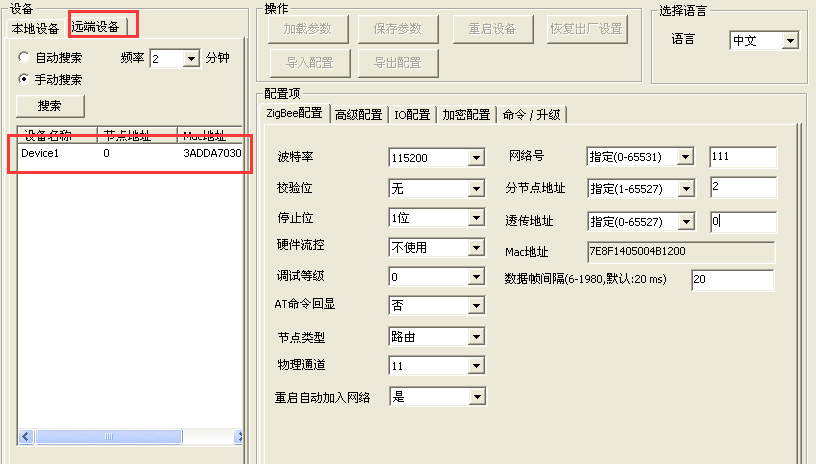

附加：在配置工具左侧，点击“远端设备”，然后点击“搜索”，即可搜索到网内所有加入到网络当中的ZigBee设备。连接配置工具的设备本身不会显示在设备列表
