    F2X16 V2 IO测试说明

    2022-11-08 11:33:39

    F2x16 V2 IO 测试说明

    在测试前,请确认已经连接好设备。

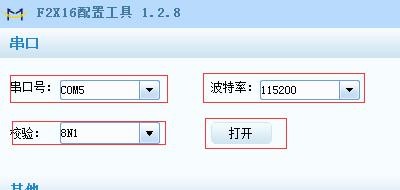

    1. 打开配置工具,选择正想的串口机串口参数,点击“打开”。

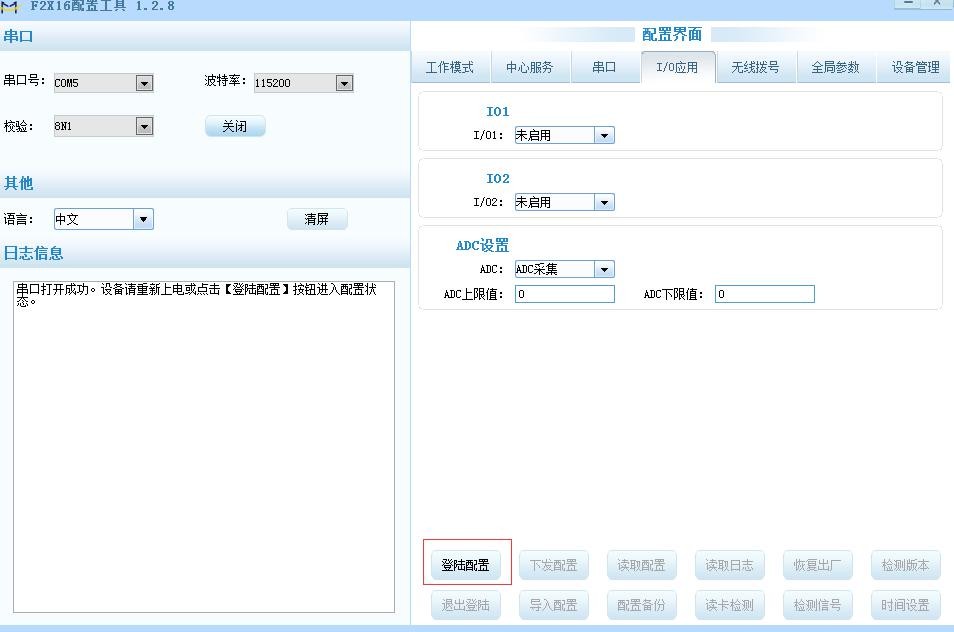

    1. 点击“登陆配置”进入配置界面。

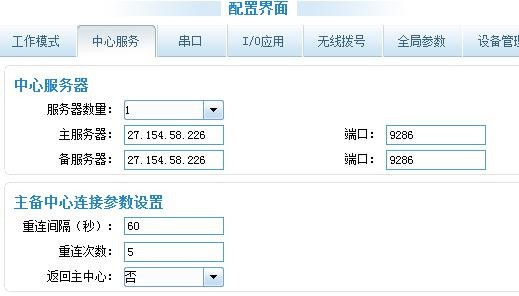

    2. 设置中心服务的参数。

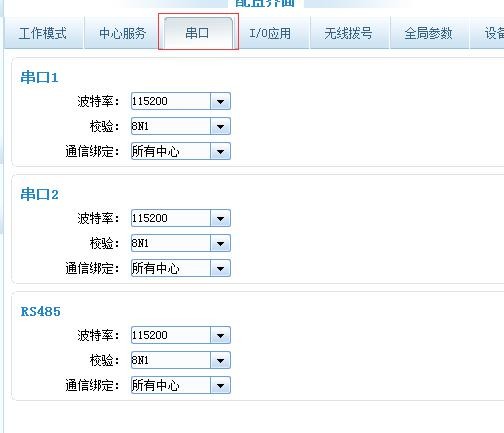

    1. 根据需求设置串口通信参数。
    2. 设置 IO 参数。

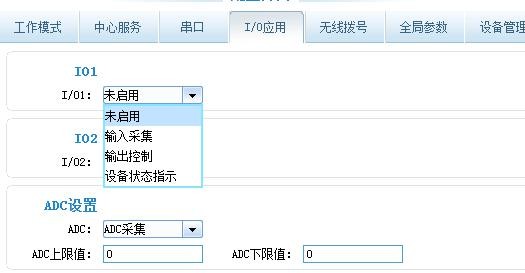

    IO1 & IO2:

    未启用---- 不启用 IO 。输入采集--- 数字输入。输出控制---数字输出。

    设备状态指示---当连上中心之后,IO 口会输出一个高电平,约 3.5v。

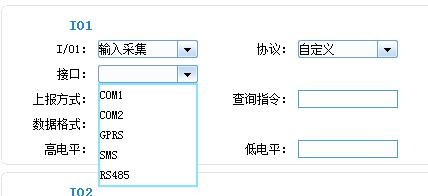

    接口可选:com1,com2,GPRS,sms,RS485 COM1 IO 值会输出到 RS232-1(串口 1).

    COM2 IO 值会输出到 RS232-2(串口 2).

    GPRS IO 值会上传到网络,数据中心。

    SMS IO 值会当做短信发送。

    RS485----.IO 值会输出到 RS485

    当选择设备状态指示的时候,可选指示服务器 1~5 ,或者全部(ALL)。

    协议可选:Modbus(采用 modbus 指令采集)、自定义(自己定义的指令采集)。采集的指令在查询指令处填写。

    上报方式有三种:

    查询---下发指令采集。

    定时--定时下发指令采集,采集间隔可设置。 电平变化---电平变化的时候上报

    ADC 采集: 可以设置采集上限值和下限值。

    F2x16 用的 modbus 指令如下:

    01 01 00 00 00 01 FD CA // 读取I/O1 状态 01 01 01 01 90 48 FD ED CA(GPRS 返回值)

    01 01 00 01 00 01 AC 0A // 读取 I/O2 状态 01 01 01 01 90 48(com 返回值)

    01 01 00 00 00 02 BD CB // 读取 I/O1 和 I/O2 状态 01 01 01 03 11 89 BD CB(gprs)

    01 01 01 03 11 89 (COM)

    01 05 00 00 00 00 CD CA // 拉低 I/O1 01 05 00 00 00 00 CD CA(gprs)

    01 05 00 00 FF 00 8C 3A // 拉高 I/O1 01 05 00 00 FF 00 8C 3A(gprs)

    01 05 00 01 00 00 9C 0A // 拉低 I/O2 01 05 00 01 00 00 9C 0A(com)

    01 05 00 01 FF 00 DD FA // 拉高 I/O2 01 05 00 01 FF 00 DD FA(com)

    01 04 00 02 00 01 90 0A // 读取 ADC 模拟量值 01 04 02 00 04 B8 F3 0A (gprs)

    01 04 02 00 04 B8 F3 (com)

    01 0F 00 00 00 02 01 00 DE 97 // 拉低 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A DE 97(gprs)

    01 0F 00 00 00 02 01 00 DE 97(com)

    01 0F 00 00 00 02 01 03 9E 96 // 拉高 I/O1 和 I/O2 01 0F 00 00 00 02 D4 0A 9E 96(gprs)

    01 0F 00 00 00 02 01 03 9E 96(com)
