    F-ZM100（或F-CTZ100）透传测试

    2024-09-20 09:31:14
    1. ZM100透传测试

    一、安装XCTU配置工具

    1、安装XCTU v. 6.4.0 Windows x86x64

    2、解压radio_firmwares

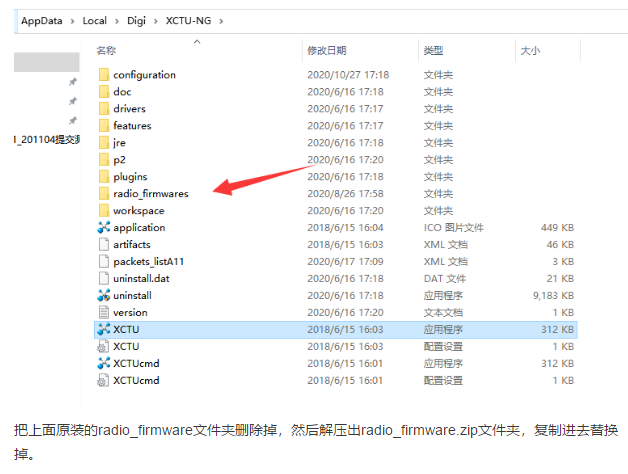

    3、将解压的radio_firmwares替换掉XCTU v. 6.4.0 Windows x86x64安装后的文件夹XCTU-NG里的radio_firmwares文件

    IMG_256

    二、配置F-ZM100透传模式

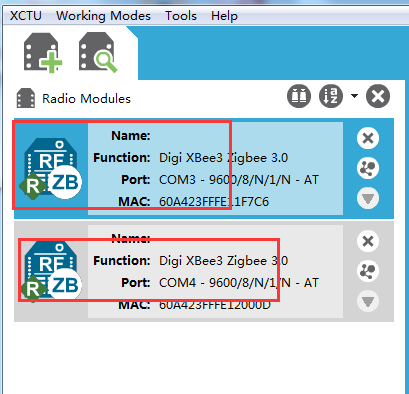

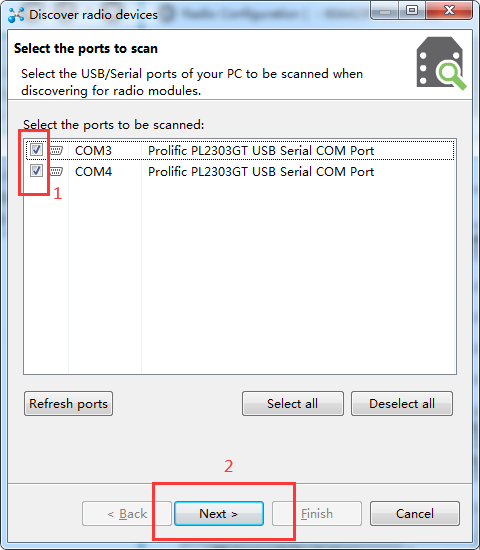

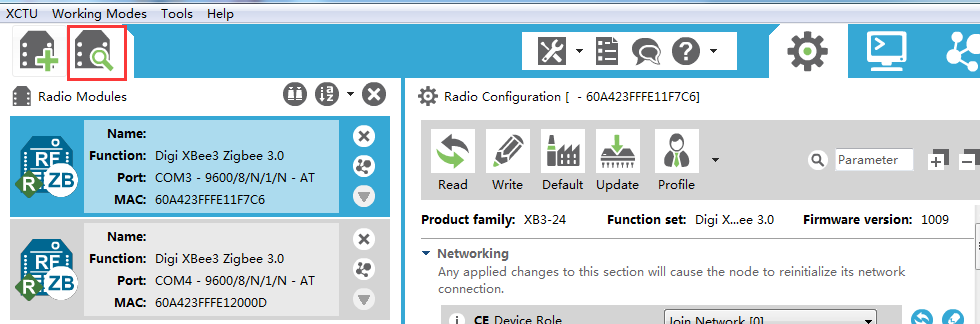

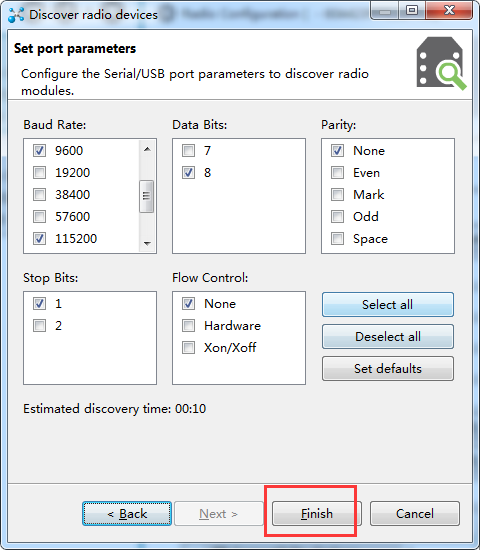

    1、双击打开XCTU，如下图所示步骤

    1MK4Q0~[C1Q%{_DG9KE)E(1

    IXEW[Y{6D2F]WQKI[W70AFLHK]%DR0@3KIYRUX[BX}56CXV`0UAV_TII(@EWXSN@5YY7R`82T2$MDY4S]24C_MPPCL(2

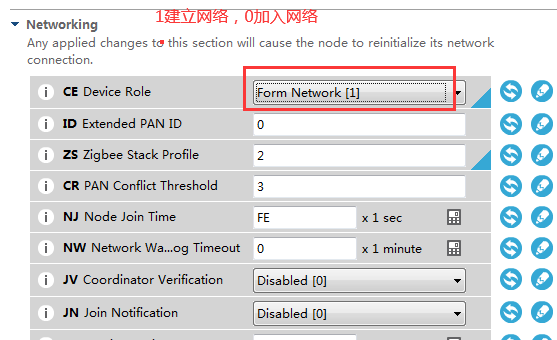

    2、CE=1建立网络，CE=0加入网络，

    协调器CE=1，建立网络

    0]V2Z3IURPG5`4}5VWV~`D0

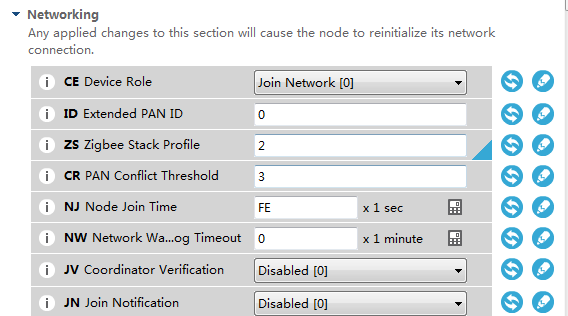

    终端或者路由CE=0加入网络

    IMG_256

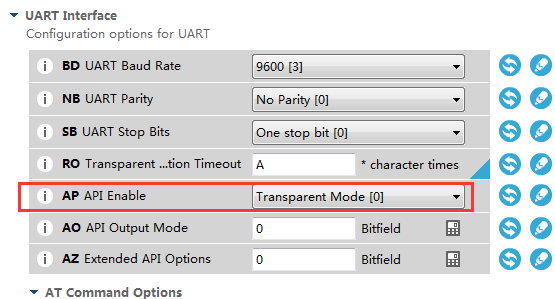

    3、将AP设为0为透传模式

    V722YT`U7VN_228PE2A`%ZA

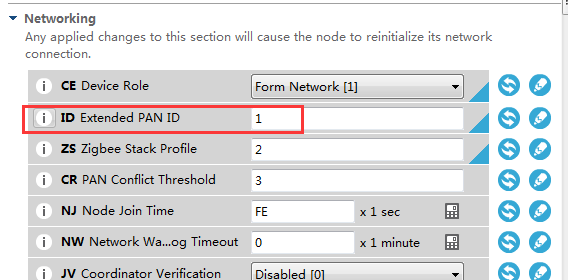

    4、ID是64bit扩展网络号，两端需要保持一致，如下图所示都设为1

    IMG_256

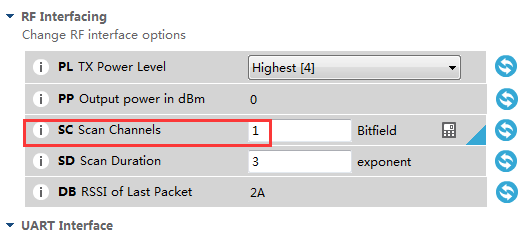

    1. SC是信道设置指令，写操作，两端的SC需要设置为一致，如下图所示的1（表示信道11，具体详情见附录）。CH为信道号，读操作，当SC=1时，对应的CS应为0x0B，也就是信道号11。

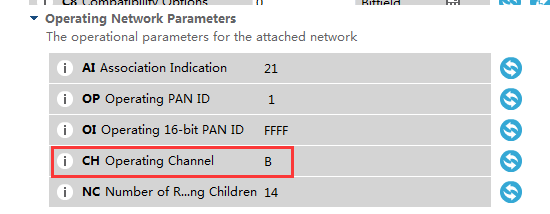

    IMG_256IMG_256CH=B,信道号为11，详情见附录

    （注：SH为本端设备MAC的前4个字节，SL为本端设备MAC的后4个字节，DH为对端设备MAC的前4个字节，DL为对端设备MAC的后4个字节）

    5、配置完参数保存生效

    6、单播透传通信测试

    如果是1对1单播的话DH和DL填对端的SH和SL，

    ①下图为协调器的配置

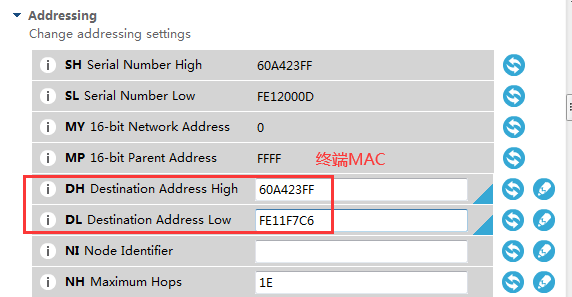

    ②下图为终端（路由）的配置

    验证：

    IMG_256

    两边通信成功。

    四、广播透传通信测试

    如若要设置广播，则将协调器设为主站，协调器DH=0,DL=0xFFFF

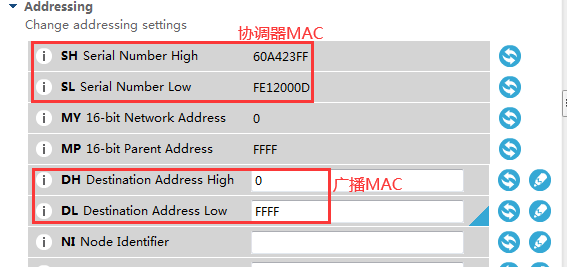

    下图为协调器广播配置，DH=0，DL=0xFFFF为广播模式

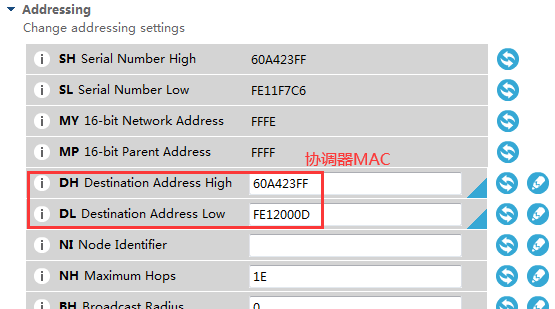

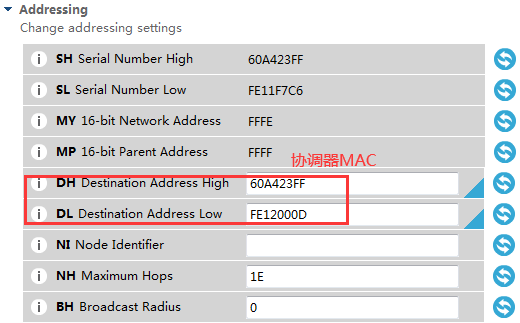

    终端（路由）DH和DL指向协调器的SH和SL，即DH填协调器MAC前4字节，DL填协调器MAC后4字节

    验证：

    IMG_256

    广播通信成功

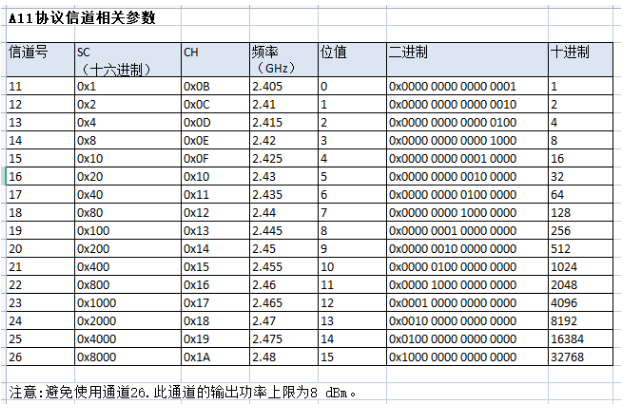

    五、附录
