MODBUS TCP
2023-11-07 18:14:23
网关的串口和网口配置为采集模式后，采集到的数据可转换成MODBUS_TCP协议上报，
此时我们网关是MODBUS的从站，作为从站，网关支持客户端和服务器两种方式。
本文以串口DL645电表采集，转换为MODBUS_TCP协议上报为例，讲解测试方法

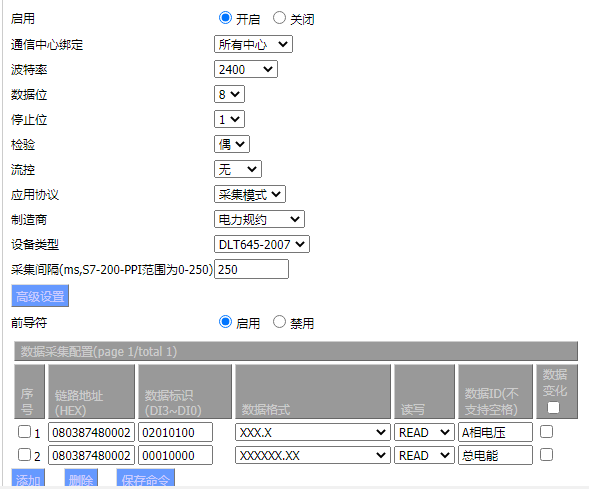

步骤1：配置串口DL645电表采集配置参数

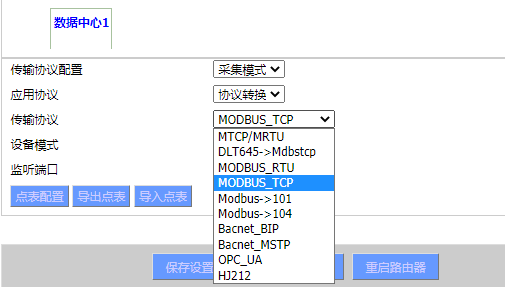

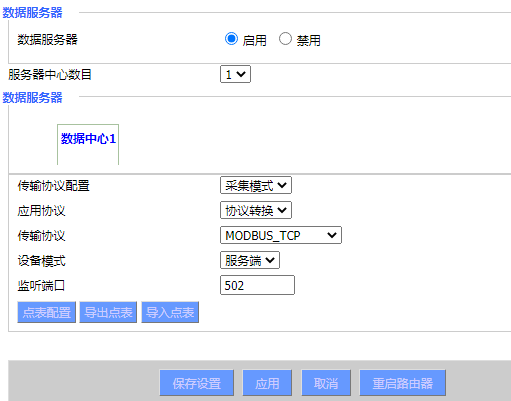

步骤2：配置传输协议为MODBUS_TCP，本文配置为服务器端模式
步骤3：配置映射点表

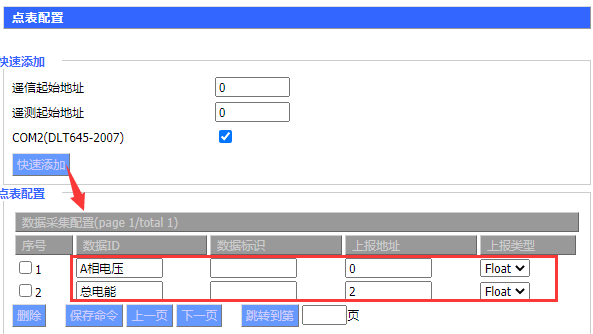

点击“点表配置”,会进入如下配置页面，其中
遥信/遥测起始地址：对应的是MODBUS协议中从设备的起始地址
刚刚我们在COM2中已配置了DL645的采集，这边勾选中后，点击“快速添加”会自动
出来如下配置页面。
网关会自动判断前面DL645中配置的A相电压和总电能的数据类型为float，其中上报地址
默认从寄存器起始地址0开始自动生成，也支持手动修改。

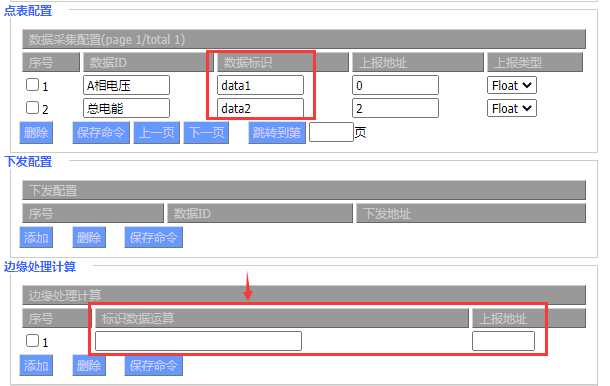

数据标识：数据标识的配置是为边缘计算做准备的，如配置了data1和data2，我们可以将
这2个数据做边缘计算处理，然后再映射到某个地址上。

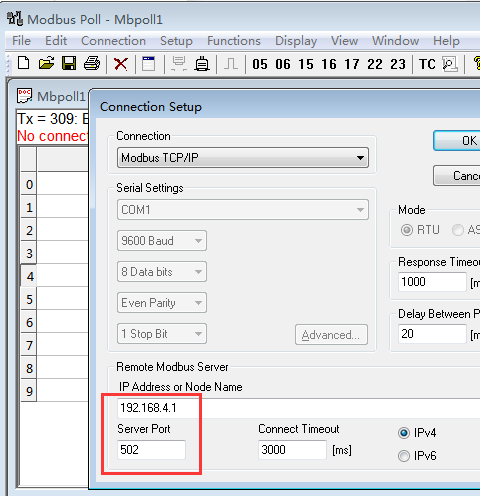

步骤4：开启MODBUS_TCP的主站来采集数据

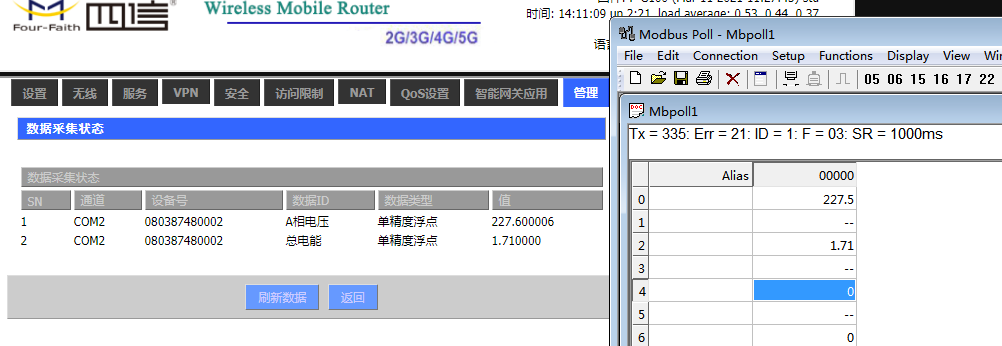

步骤5：查看数据
