    【场景描述】

    企业内网服务器与现场端设备交互数据的软件（KING SCADA），在创建设备时只能以串口方式添加设备，要实现远程数据通信，此时需要借助龙8DTU和TCP2CPM工具。

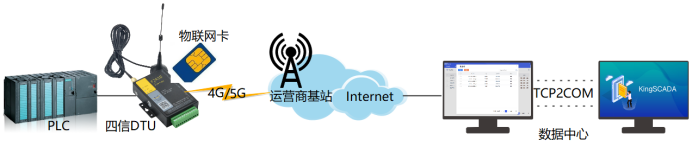

    【组网拓扑】





    【DTU配置举例】

    • 使用TCP2C0M工具时，DTU工作模式只能设置为PROT。

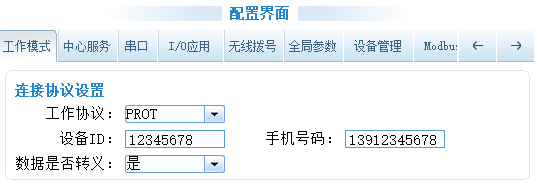

    • 调试电脑运行DTU配置工具，【工作模式】默认【PROT】，该模式为龙8私有透传模式，此处需要配置设备ID和手机号码，分别对应8位和11位任意数字组合。

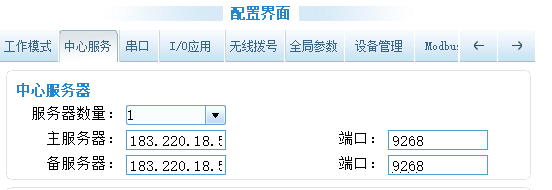

    • 在【中心服务】配置项，输入主备服务器地址和端口号，服务器地址为企业固定公网IP，端口号为企业内网服务器数据通信业务开放的端口号。

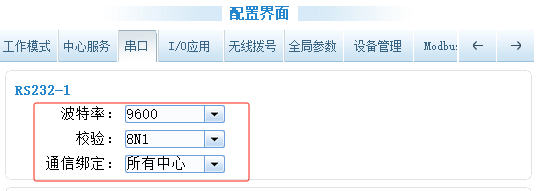

    • 在【串口】配置项，设置当前DTU所接串口1的通信参数。



    • 配置完成后，选择【下发配置】，断电重启设备配置生效。



    【服务端配置】

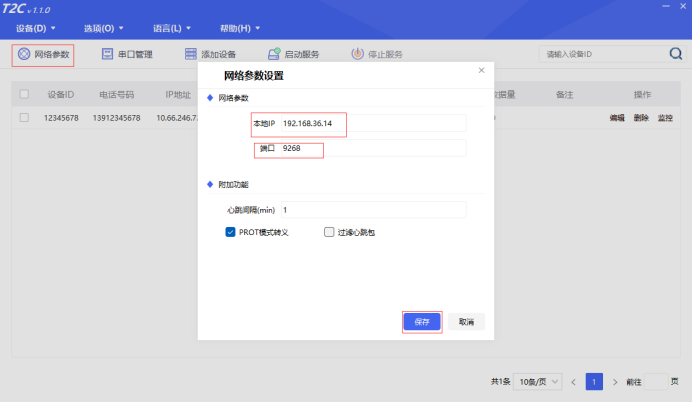

    • 内网主机运行TCP2COM工具，在【网络参数】配置IP地址和端口信息。

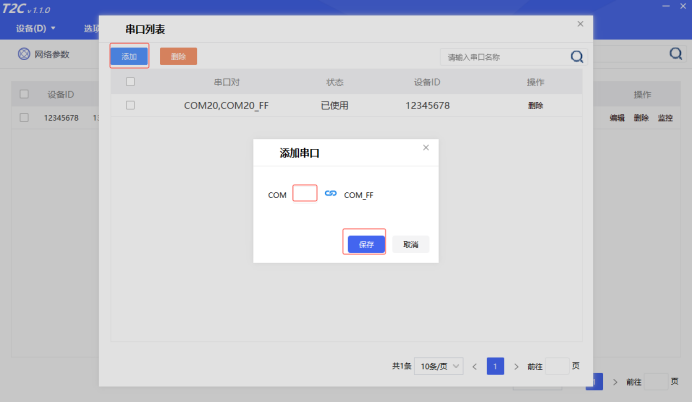

    • 在【串口管理】，创建虚拟串口对。

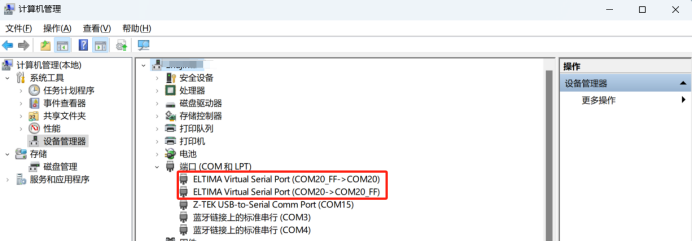

    • 创建完成后，电脑设备管理器可以看到生成的虚拟串口对。

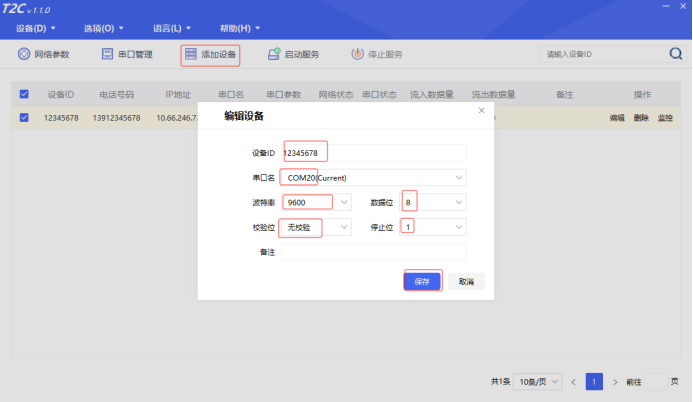

    • 在【添加设备】，配置DTU设备ID绑定对应的串口号，以及对应DTU配置串口通信的波特率校验位参数。

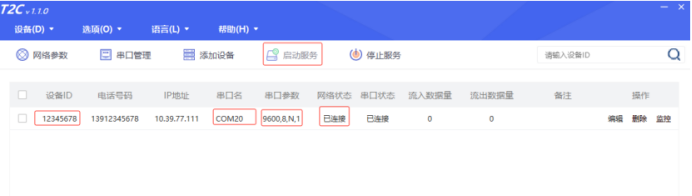

    • 点击【启动服务】，DTU会自动连接工具。



    【通信测试】

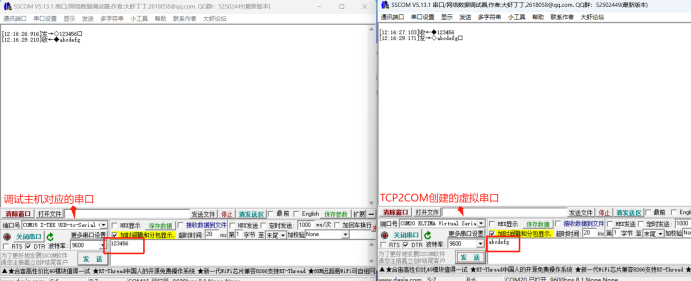

    • 内网主机打开串口工具，与DTU调试主机的串口工具互发数据通信。



    【组态软件创建设备举例】

    • 在亚控组态王软件中选择“新建板卡”，并在如下图界面中选择西门子 PLC S7-200

    的自由口。



    • 下一步为此设备选择通信端口，在如下界面中选择TCP2COM建立的虚拟串口COM20（切忌不能选择下面的 KVCOM）。

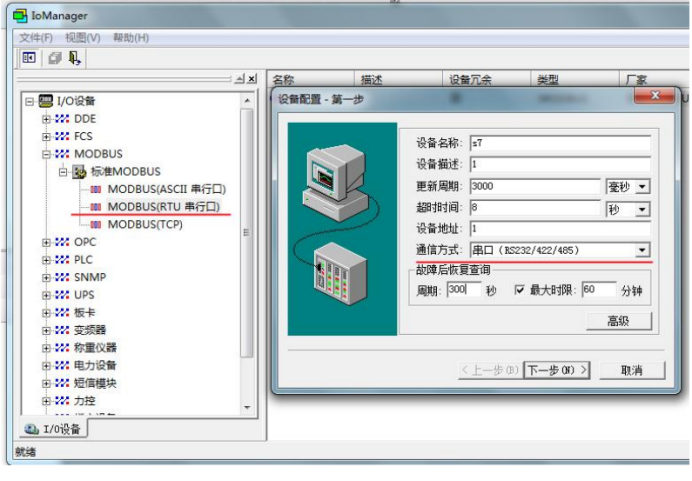

    • 在三维力控软件中点击“新建 I/O 设备”，并在如下图界面中选择MODBUS设备，

    通信协议用 MODBUS(RTU 串口)。



    • 选择新建 I/O 设备的通信端口为串口。在下图所示的界面中，选择TCP2COM建立的虚拟串口COM20作为其通信端口。
