    Product user manual

    产品使用手册

    IEC 104

    2023-11-07 18:18:33

    一、测试环境：

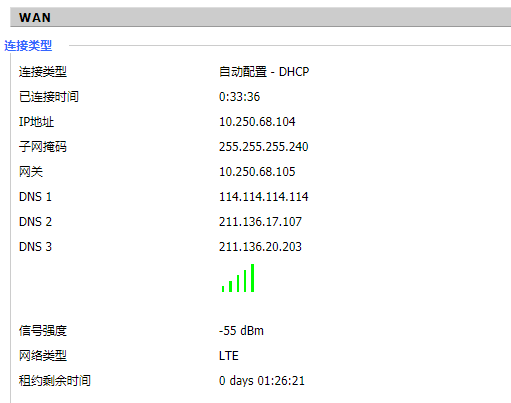

    1、网关F3X26Q用专网卡上网，专网IP为10.250.60.104；

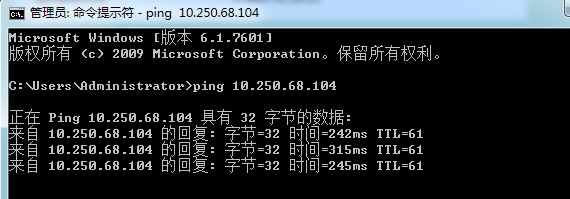

    2、电脑和专网卡在同一个局域网，可以访问到专网卡的IP；

    网关F3X26Q的串口接MODBUS从站；

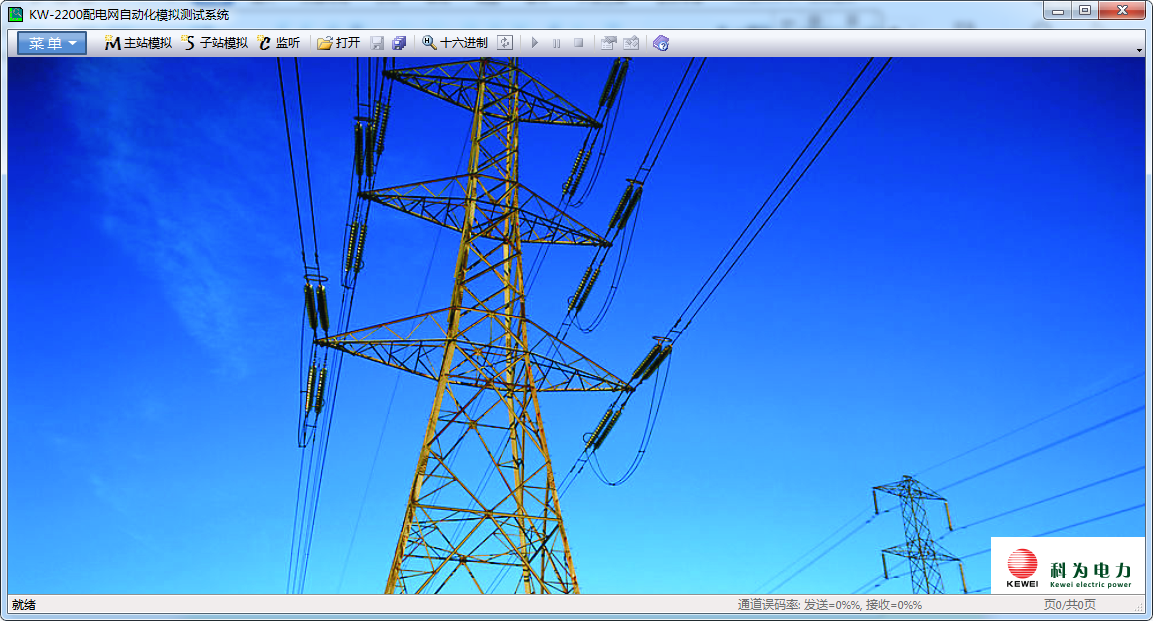

    测试软件：KW-2200-now配电网自动化模拟测试系统

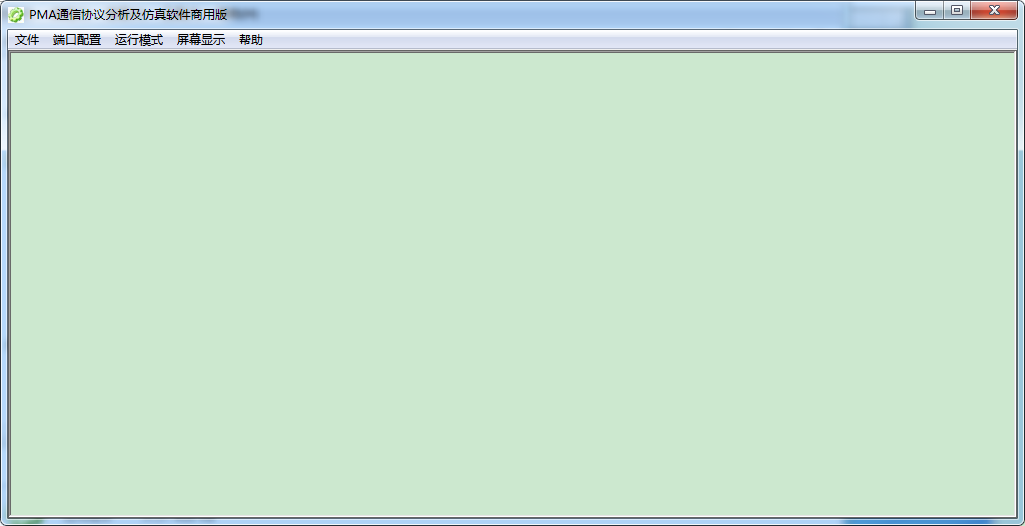

    PMA通信协议分析及仿真软件

    二、MODBUS RTU采集配置

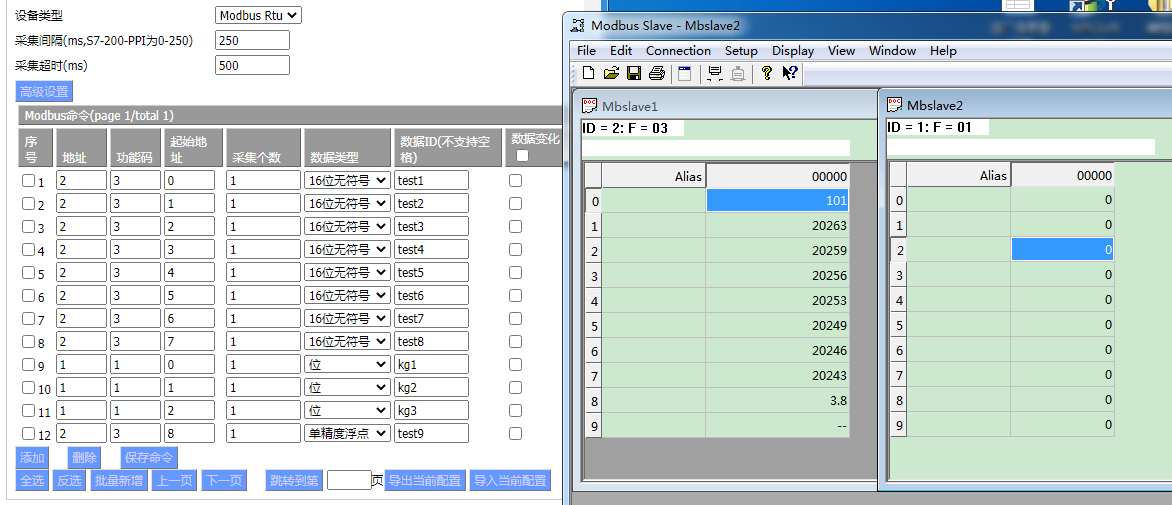

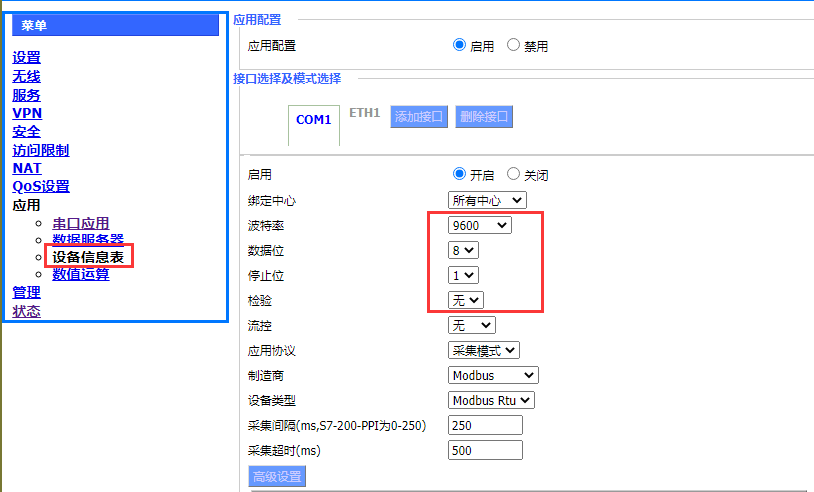

    1、应用——设备信息表，配置对应的MODBUS从站串口参数；

    分别定义几个功能码03和01的寄存器地址采集

    三、104规约格式上报配置

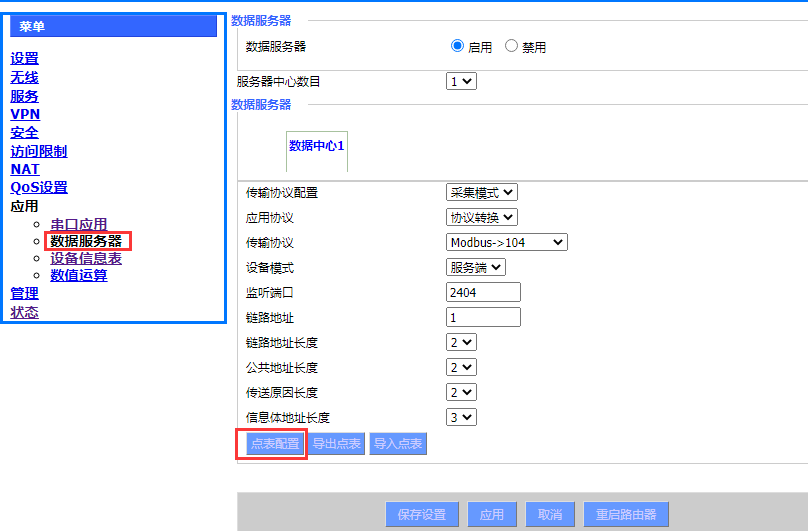

    1、配置完后点击——点表配置；

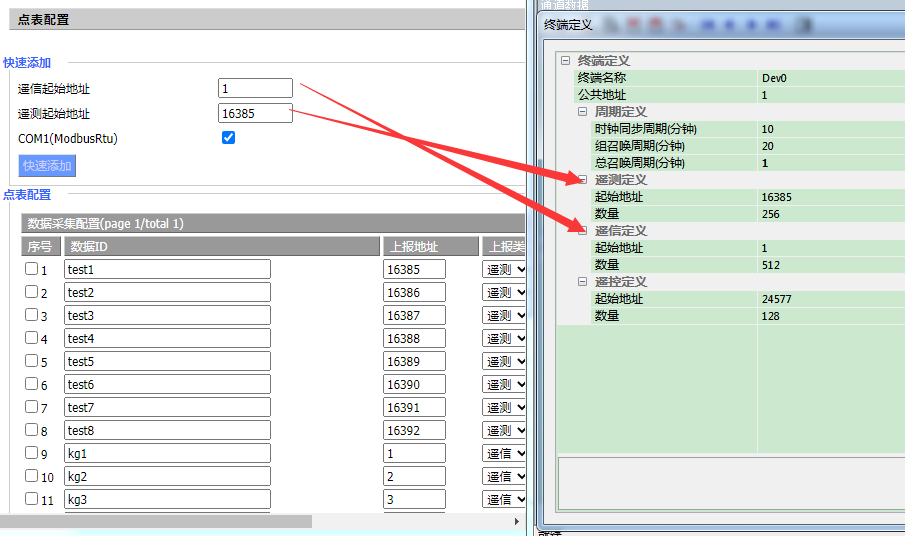

    2、勾选刚刚MODBUSRTU采集的对应串口，点击快速添加，会自动加载出点表配置页面；

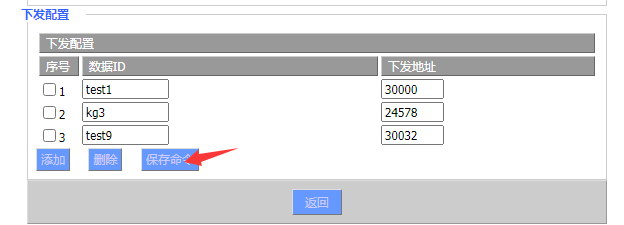

    3、我们手动在下发配置中，添加下需要遥控和遥调的数据ID和104下发地址；

    四、104模拟软件配置

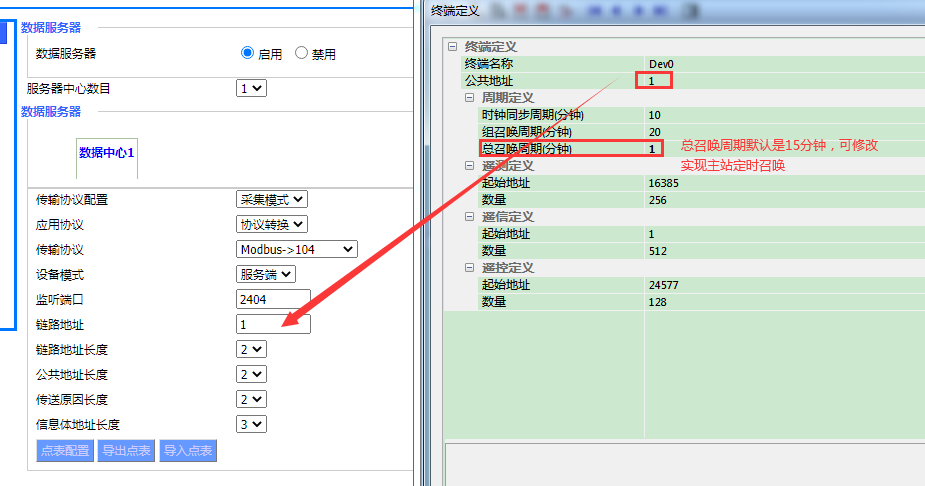

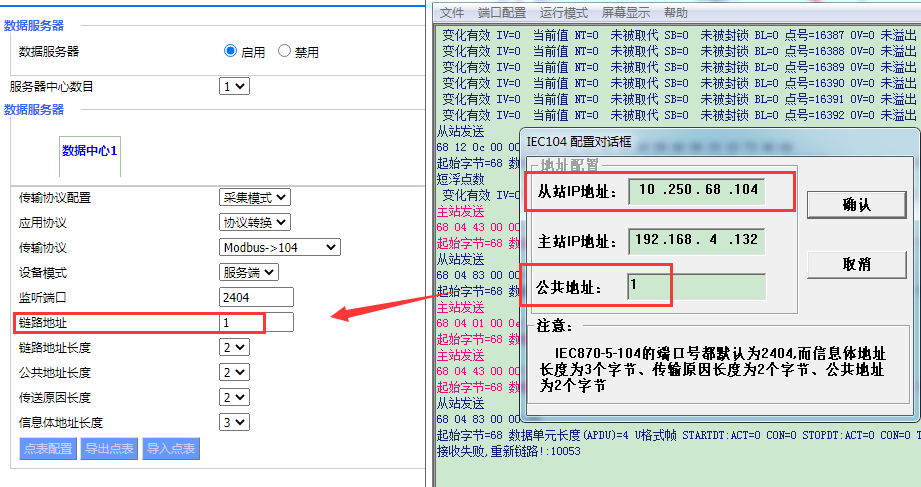

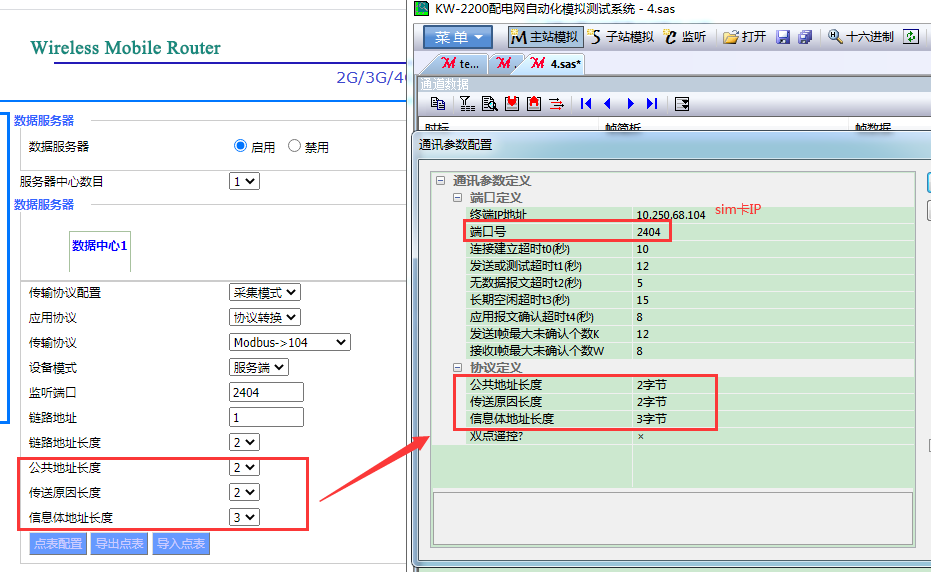

    1、相关连接参数配置：

    2、点击启动，即可看到对应的遥测和遥信的值；

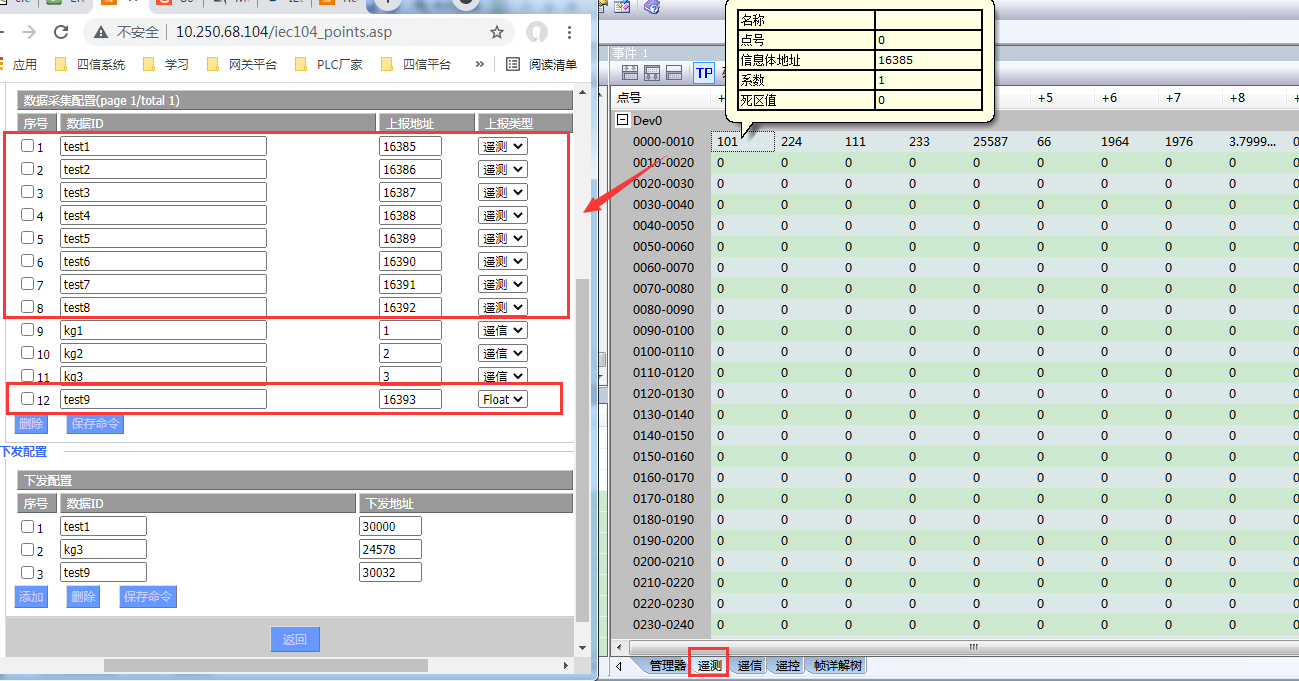

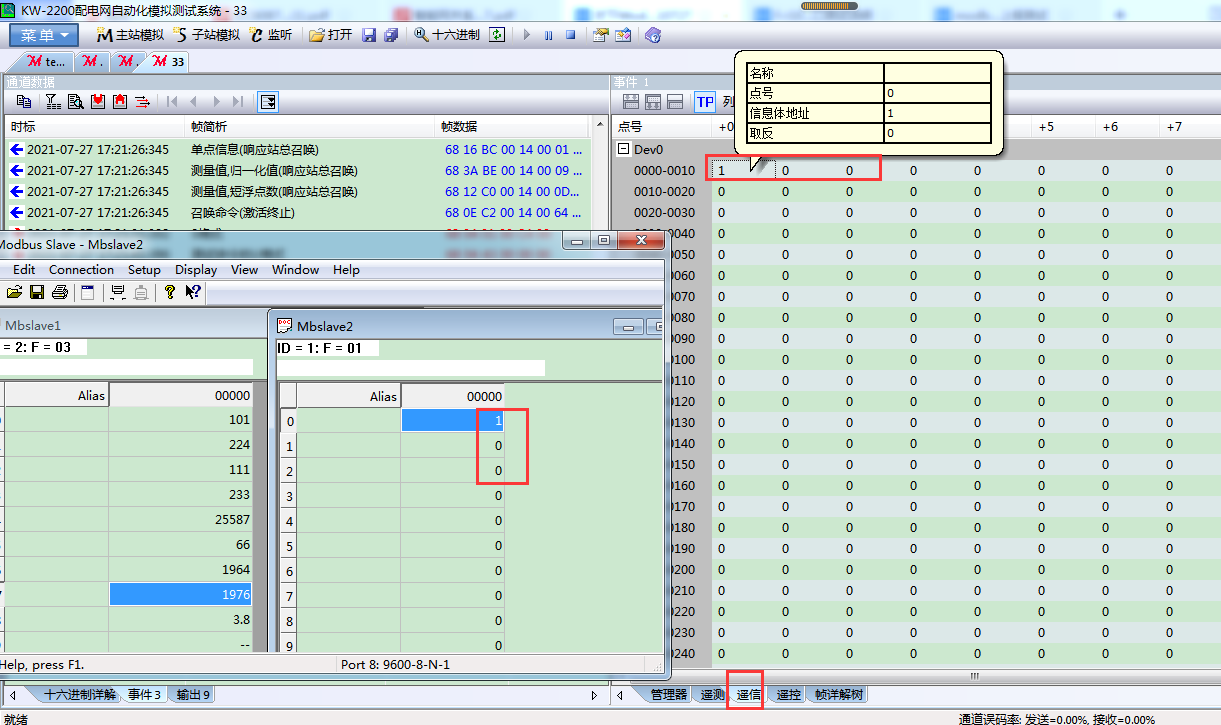

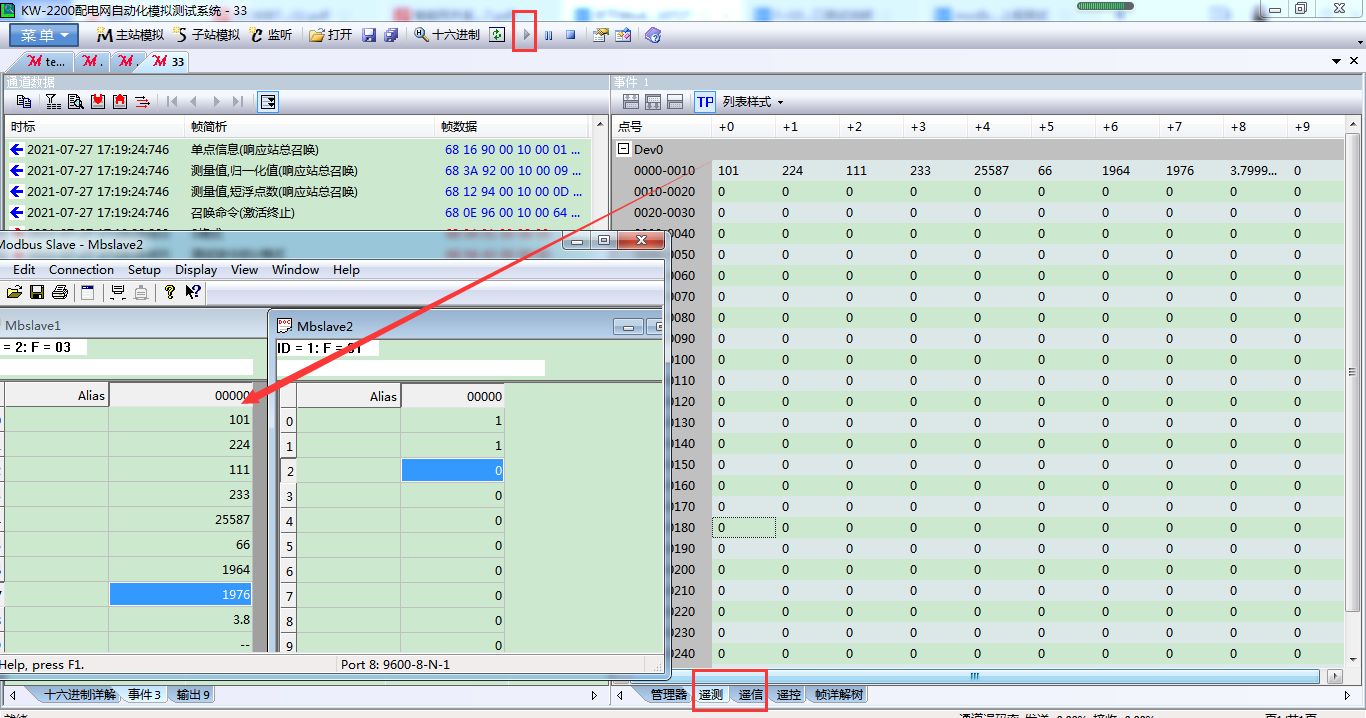

    遥测：

    遥信:

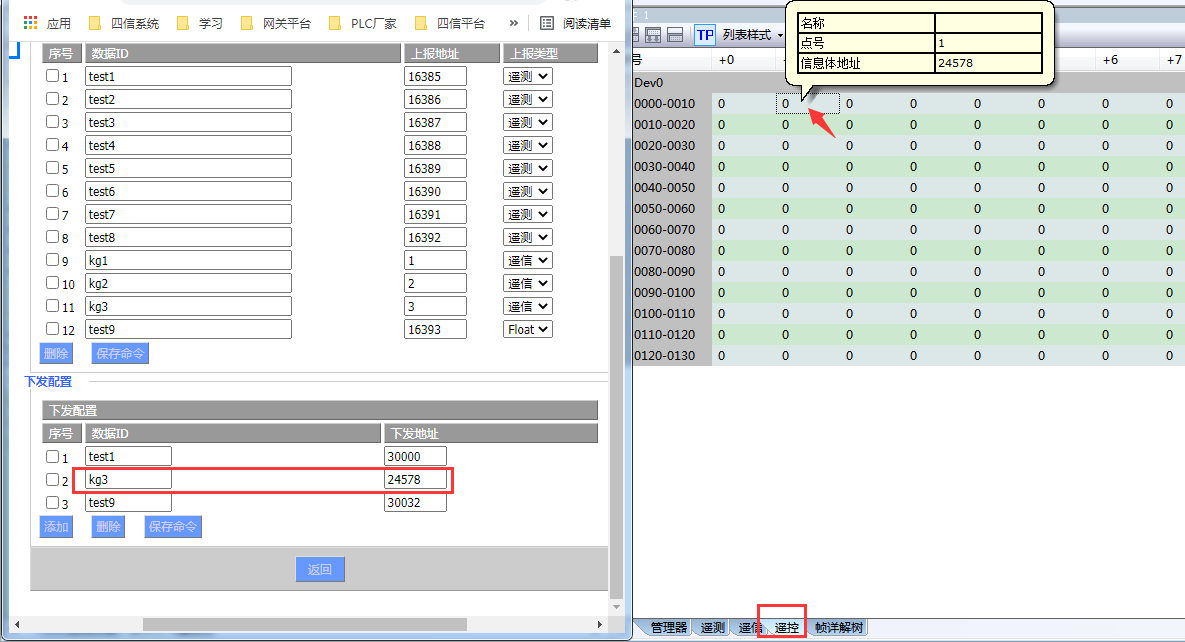

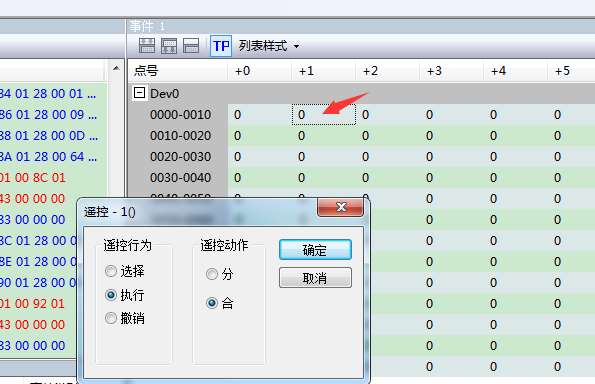

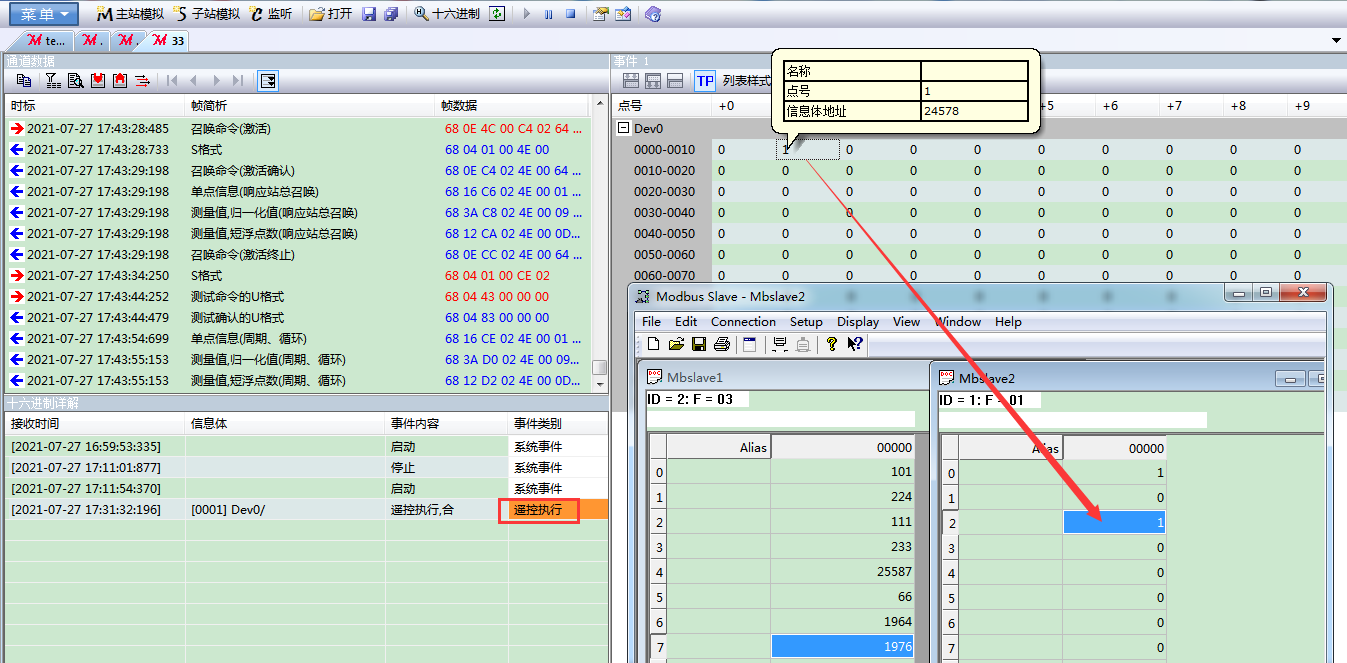

    遥控，选择对应的下发配置地址，双击进行遥控操作

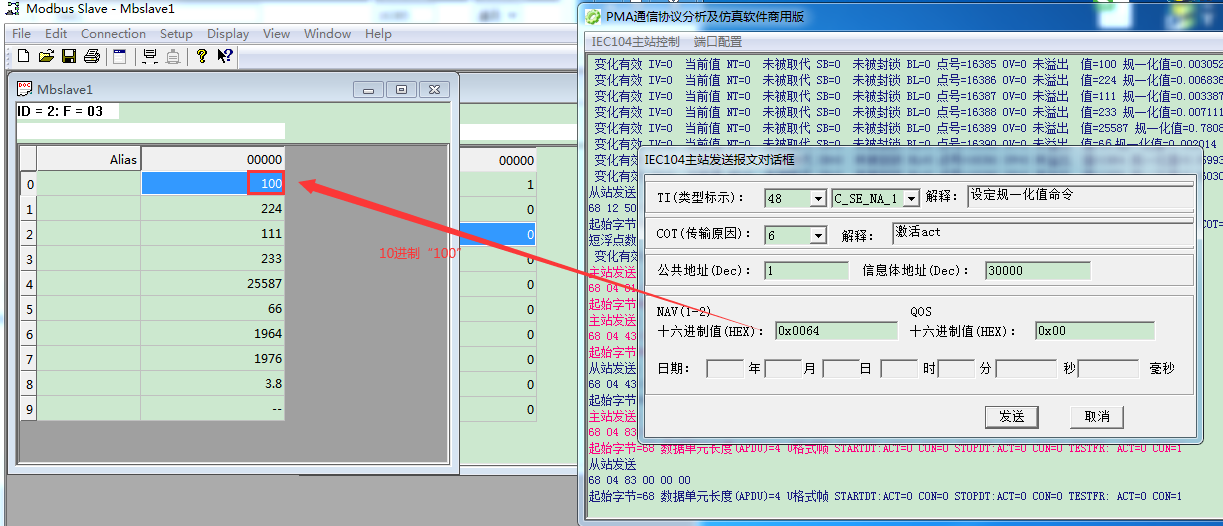

    遥调：PWA软件-文件-选择104规约，配置从站地址为网关SIM卡IP，公共地址为1，确定；端口配置-连接；

    IEC104主站控制—更多报文发送

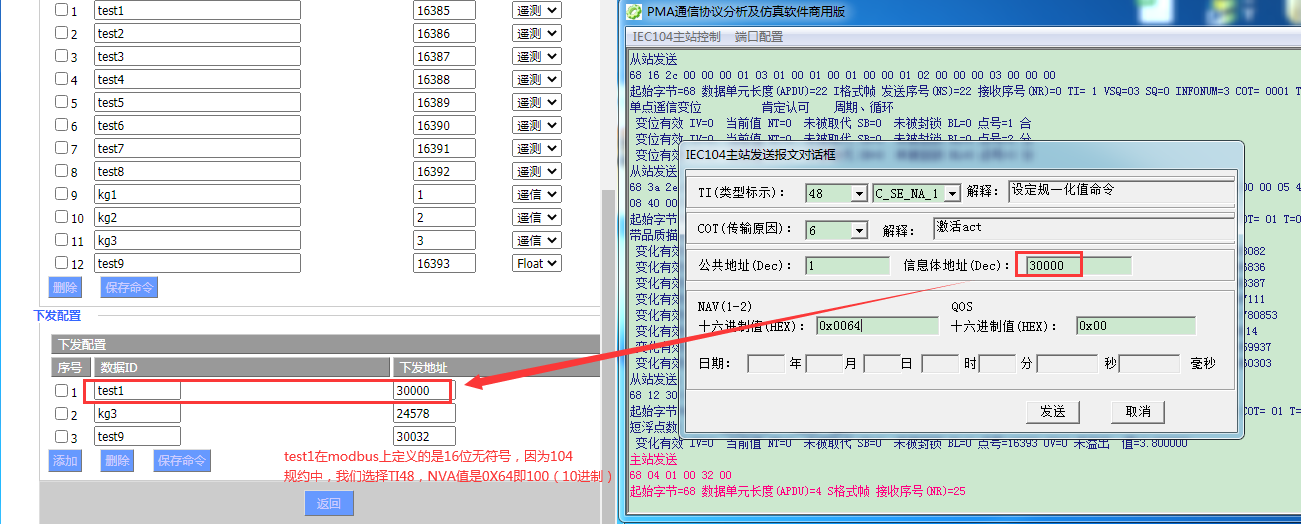

    设置遥调（16位无符号）:

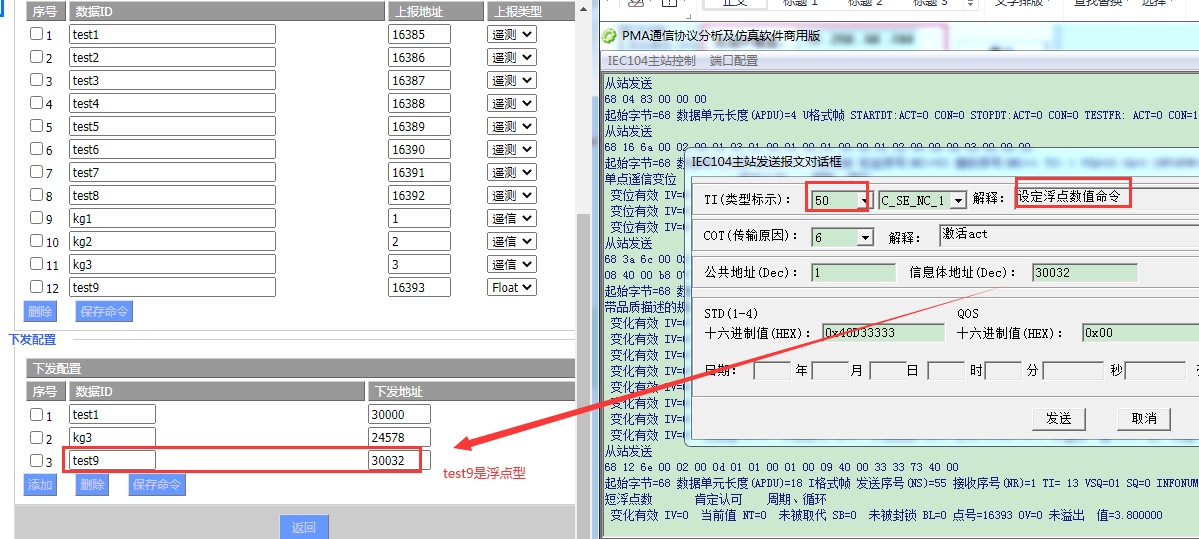

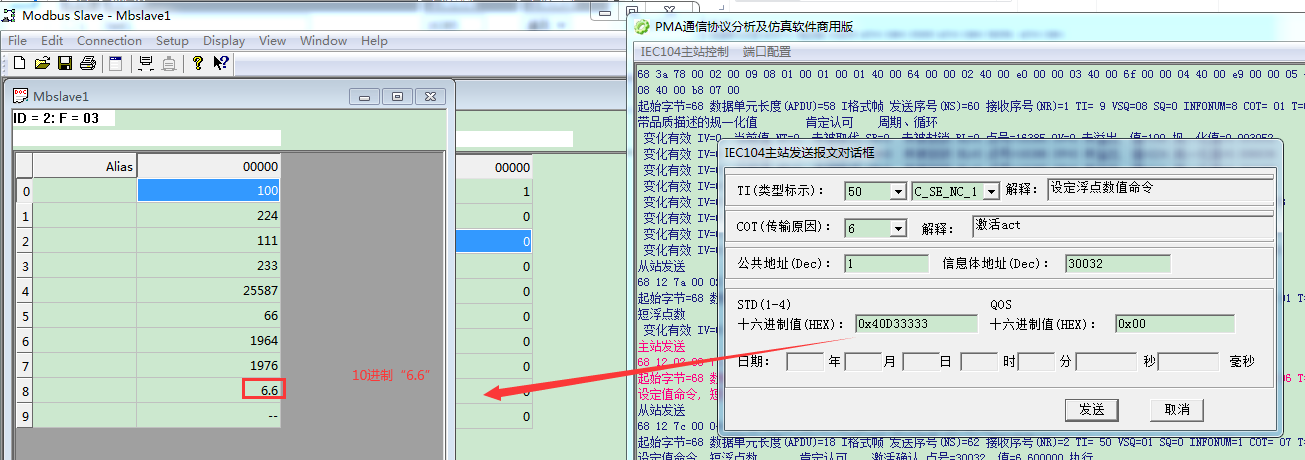

    设置遥调（浮点型）：
