一、莫迪康MODBUS

相关说明如下：

1、支持功能码：

01（0x 线圈状态） 系统内部/外部输出节点

02（1x输入状态） 系统内部/外部输入节点

03（4x 保持寄存器）数据寄存器

04（3x 输入寄存器）模拟输入数据寄存器

2、除了一些常用的数据类型，还有支持双精度，64位整数类型；

3、对16位的寄存器按位获取；

4、支持单次采集多个数据；

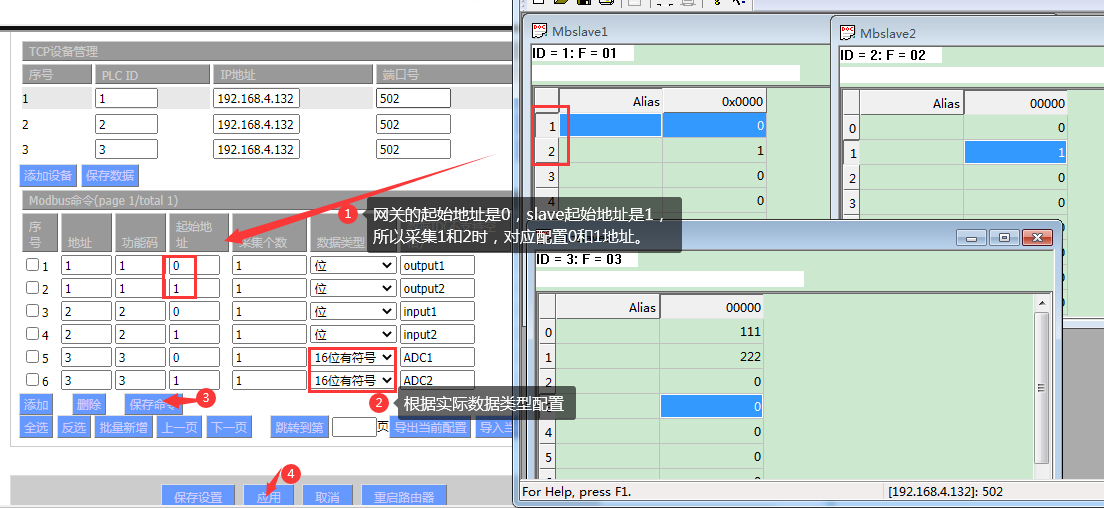

5、起始地址是0，若接的终端起始地址是1，则配置时，需向前偏移1位。如4x0001配置时，功能码为3，地址为0；0x0001时，功能码为1，地址为0。

1.1 MODBUS RTU

一、接线说明

1、以Modbus Slave为例，G100的485口如A2/B2接485转USB到电脑串口；

2、电脑的网口通过网线接到网关的LAN口，电脑本地连接设置为自动获得IP地址；

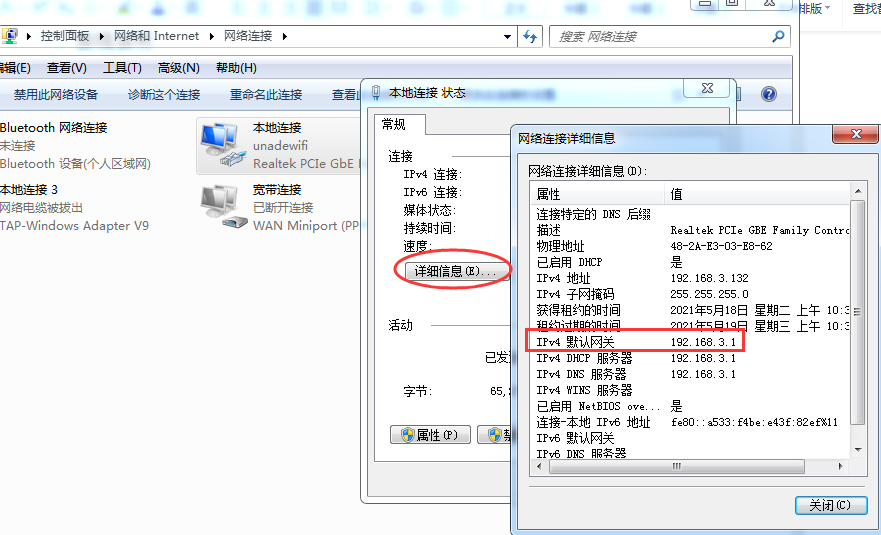

3、双击电脑本地连接，详细信息，IPV4默认网关即为龙8网关的LAN IP，默认G100的

LAN IP是192.168.4.1，其他型号的网关LAN IP是192.168.1.1。

二、Modbus Slave的设置

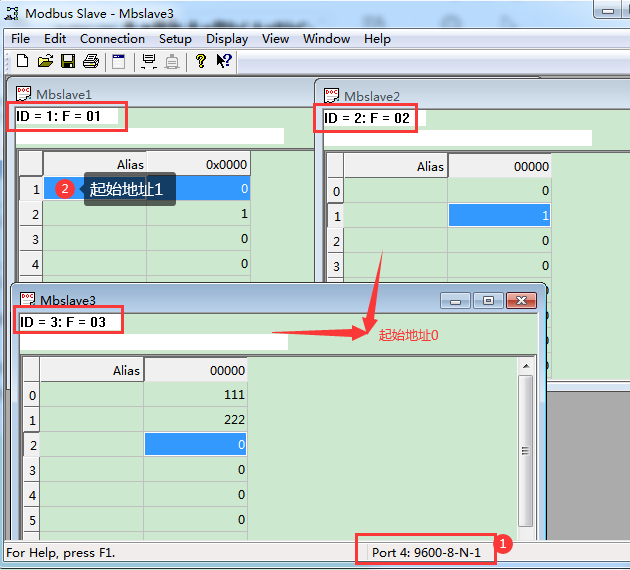

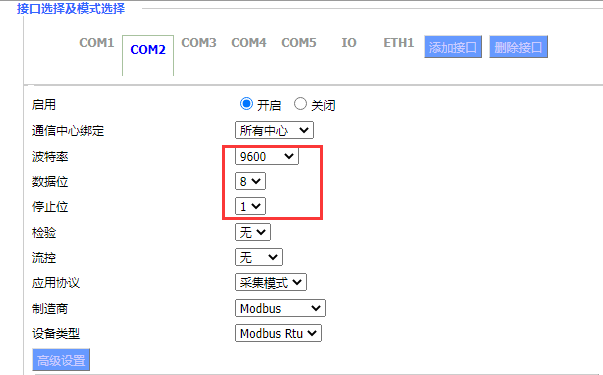

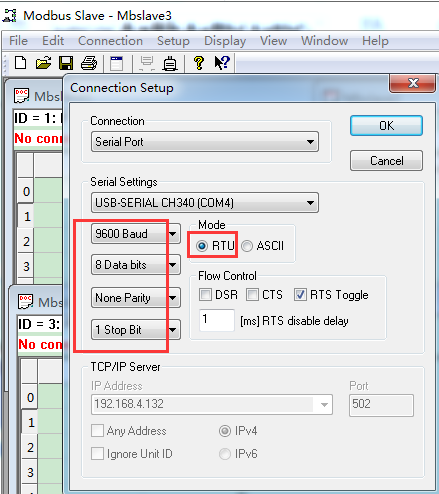

1、打开软件，做如下配置模拟从站地址1、功能码1、起始地址1；从站地址2、功能码2、起始地址0；从站地址3、功能码3、起始地址0的几个modbusRTU从站采集，串口参数为9600 8N1。

三、网关的设置

1、浏览器输入龙8网关的LAN IP进配置页面，智能网关应用—设备信息表，应用配置—启用，COM2—开启，保存设置，选择modbusRTU驱动，保存设置；

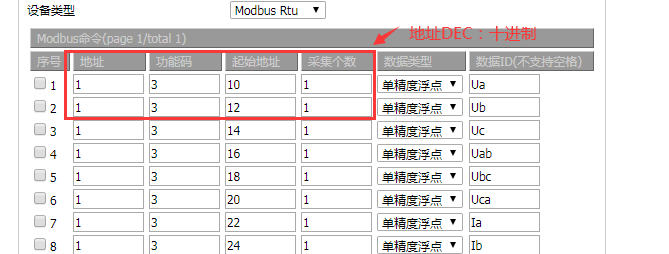

2、①地址：Modbus从站地址；

②功能码：

01（0x 线圈状态） 系统内部/外部输出节点

02（1x输入状态） 系统内部/外部输入节点

03（4x 保持寄存器）数据寄存器

04（3x 输入寄存器）模拟输入数据寄存器

③采集个数：支持单个采集和多个采集；

④数据ID：自定义，如wendu（温度）、Ua（A相电压）等，最好的英文格式；

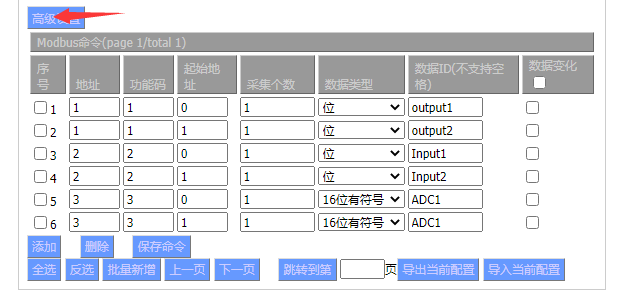

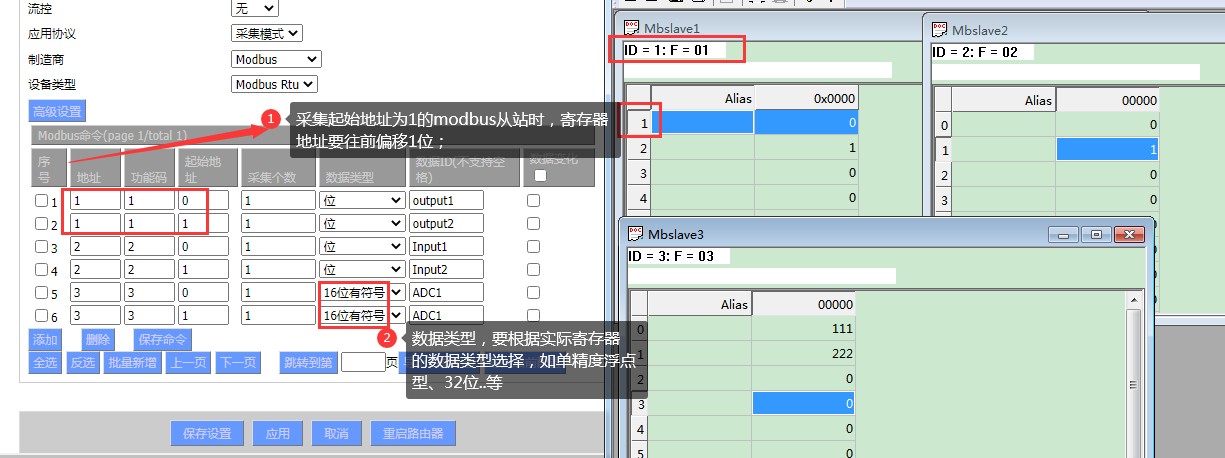

⑤数据类型：根据实际提供的点表的数据类型配置，如开关量是位0和1。

1. 配置后点击保存命令；点击保存设置——应用；
2. 若发现采集的数据和实际数据相差很大，需考虑下可能是高低位不一致，否则请忽略；

高级设置——调整下对应数据类型的高低位，保存数据。

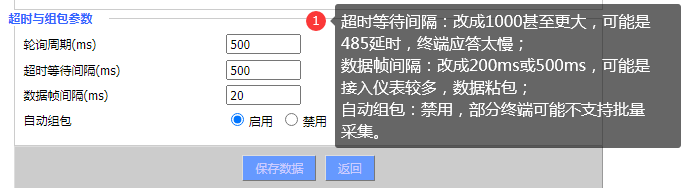

1. 若发现采集为null，但配置参数确认都是正确的，尝试修改以下配置参数，否则请忽略。

四、状态查询

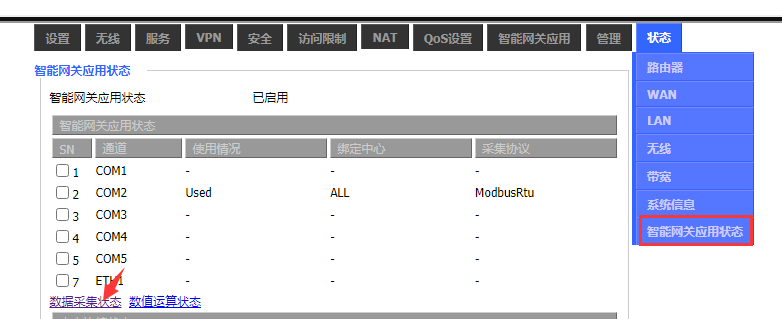

1、点击状态—智能网关应用状态—数据采集状态，可以查看采集PLC数据状态；

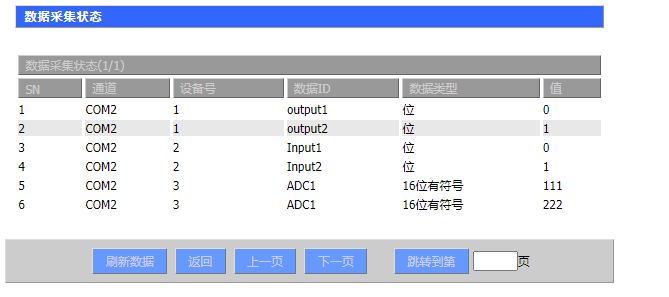

2、数据采集状态

1.2 MODBUS TCP

一、接线说明

1、电脑的网口通过网线接到网关的LAN口，电脑本地连接设置为自动获得IP地址；

2、双击电脑本地连接，详细信息，IPV4默认网关即为龙8网关的LAN IP，默认G100的

LAN IP是192.168.4.1，其他型号的网关LAN IP是192.168.1.1。

3、以Modbus Slave为例，模拟MODBUS TCP协议通信；

二、Modbus Slave的设置

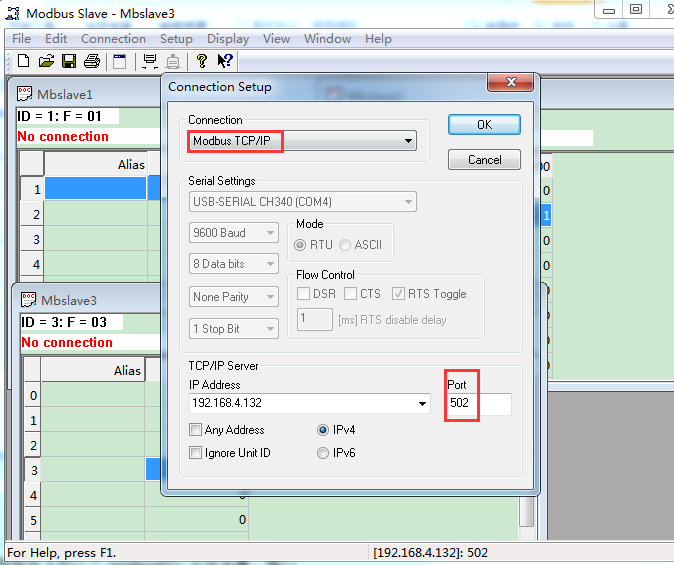

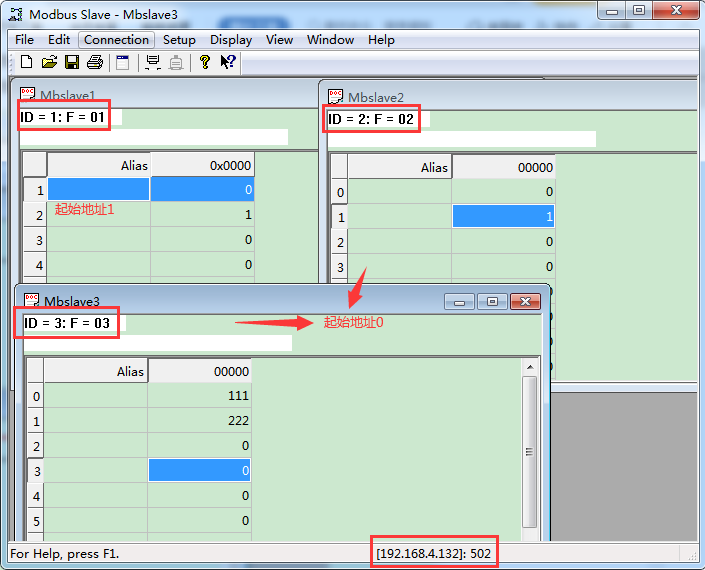

1、打开软件，做如下配置模拟从站地址1、功能码1、起始地址1；从站地址2、功能码2、起始地址0；从站地址3、功能码3、起始地址0的几个modbusTCP从站采集，网口参数为192.168.4.132 502。

三、网关的设置

1、浏览器输入龙8网关的LAN IP进配置页面，智能网关应用—设备信息表，应用配置—启用，ETH1—开启，保存设置，选择MODBUS TCP驱动，保存设置；

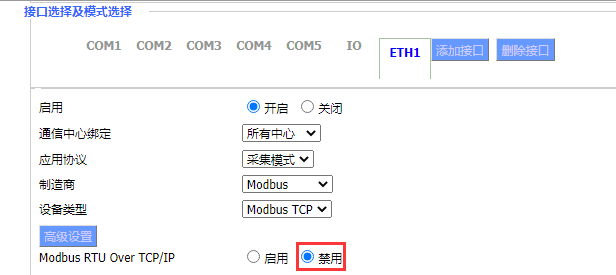

注意：如下只有协议是Modbus RTU Over TCP/IP时，才需启用，否则禁用。

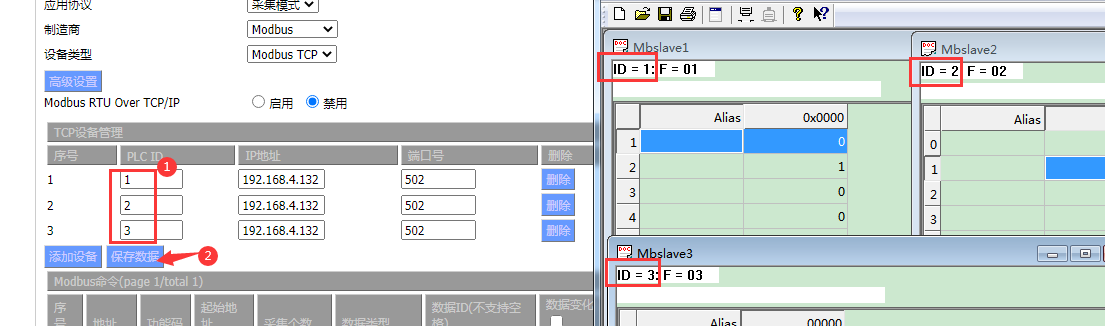

2、PLC ID需与实际ModbusTCP站号地址一致；

①地址：Modbus从站地址；

②功能码：

01（0x 线圈状态） 系统内部/外部输出节点

02（1x输入状态） 系统内部/外部输入节点

03（4x 保持寄存器）数据寄存器

04（3x 输入寄存器）模拟输入数据寄存器

③采集个数：支持单个采集和多个采集；

④数据ID：自定义，如wendu（温度）、Ua（A相电压）等，最好的英文格式；

⑤数据类型：根据实际提供的点表的数据类型配置，如开关量是位0和1。

1. 配置后点击保存命令；点击保存设置——应用；
2. 若发现采集的数据和实际数据相差很大，需考虑下可能是高低位不一致，否则请忽略；

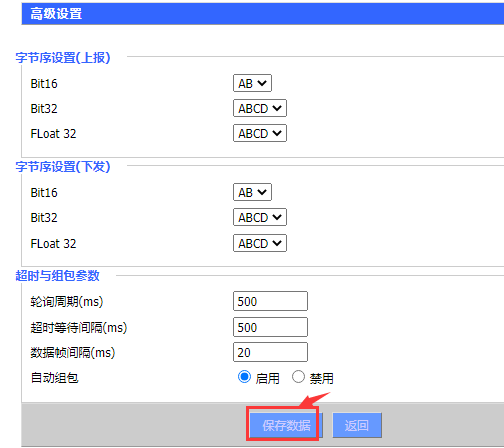

高级设置——调整下对应数据类型的高低位，保存数据。

四、状态查询

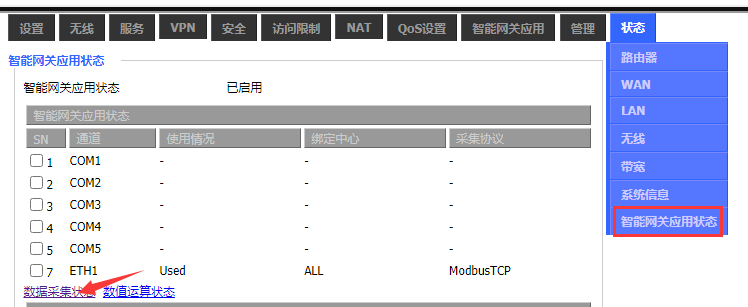

1、点击状态—智能网关应用状态—数据采集状态，可以查看采集PLC数据状态；

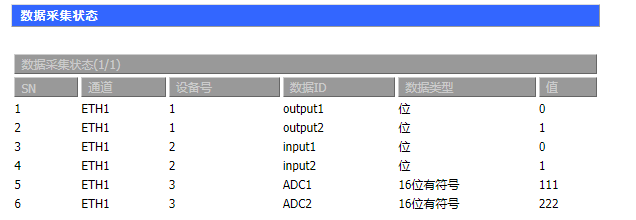

2、数据采集状态
