    F8L10T(D) 信号值展示配置

    2024-03-22 18:16:24

    F8L10T(D) 信号值展示配置

    一、教程目的

    实现F8L10T(D)终端设备A 可查看与F8L10T(D)终端设备B通信时的通信质量

    二、建立透传模式

    按照教程将F8L10T(D)设备A与F8L10T(D)设备B的透明传输通信建立

    三、AT模式下信号值展示

    按照F8L10T(D)的说明书接好串口线，打开配置工具，用默认的115200 8N1打开相应串口，F8L10T(D)的配置如下所示；（写完相应参数需重启才能生效）

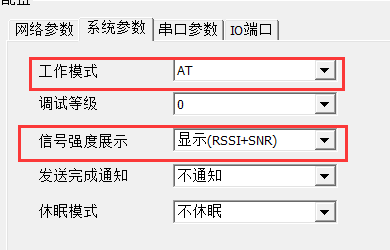

    1.设备A系统参数处，将工作模式改成AT，信号强度展示选为显示，显示内容可选择RSSI或RSSI+SNR。

    IMG_257

    2.配置好后保存重启主站。

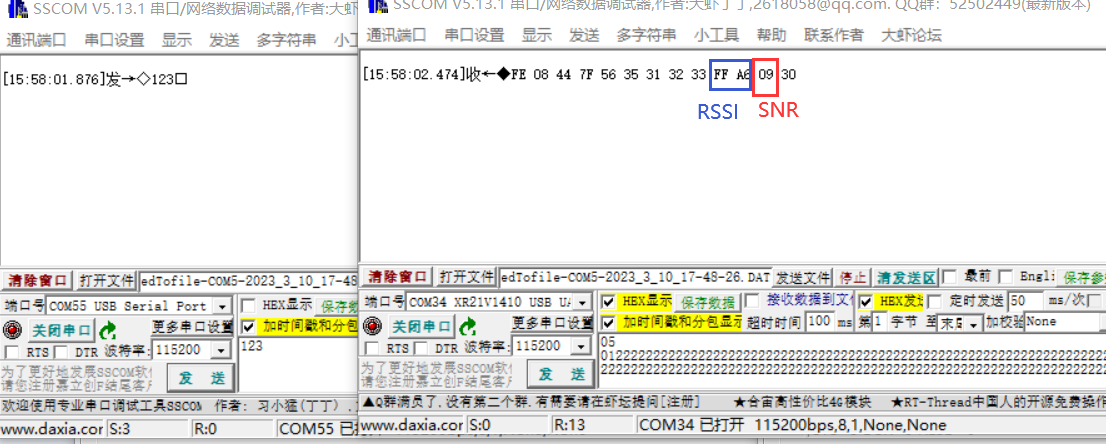

    3.通过串口工具（本文档用SSCOM演示），从设备B发送数据到设备A，可发现设备A输出接收报文的日志并展示信号值，报文详细解析见文档《F8L10 AT命令手册 V1.2.1》

    四、API模式下信号值展示

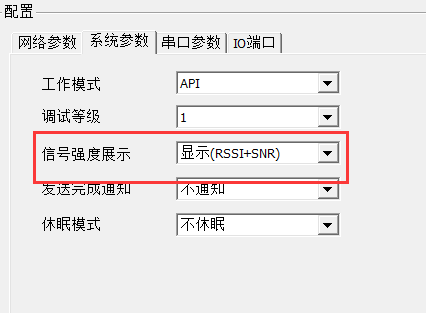

    1.将工作模式修改为API，信号强度展示选择显示 RSSI+SNR

    2.点击写参数后，再点击重启设备。（需要重启设备，配置才能生效）

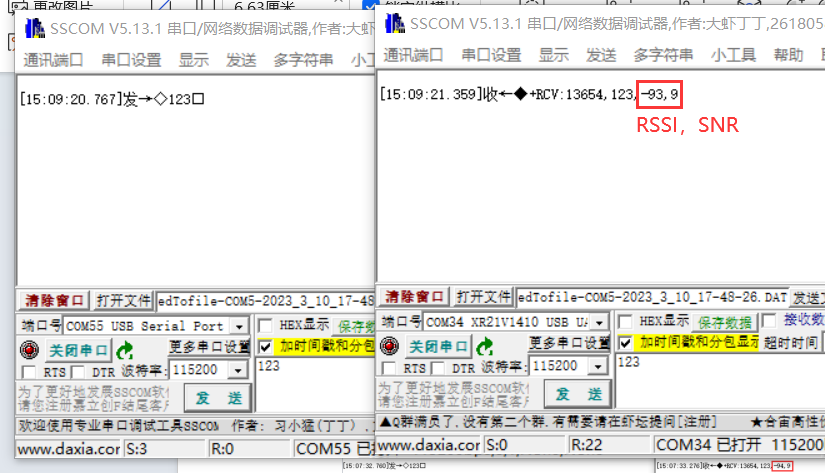

    3.通过串口工具（本文档用SSCOM演示），从设备B发送数据到设备A，可发现设备A输出接收报文，展示信号值。报文详细解析见文档《F8L10 API命令手册 V1.0.3》

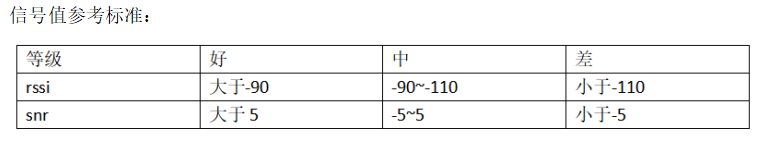

    五、信号值参考标准
